Als het gaat om structurele betonconstructies, Het correct verbinden van wapeningsstaal is een van de meest kritische stappen die bepalen of een constructie de komende decennia veilig zal functioneren . Of u nu werkt aan geprefabriceerde panelen, ter plaatse gestorte platen of complexe liggerconstructies, de manier waarop wapening wordt vastgemaakt heeft rechtstreeks invloed op de belastingoverdracht, de consistentie van de betondekking en de duurzaamheid op lange termijn. Het korte antwoord: gebruik de juiste maat draad, pas het juiste verbindingspatroon toe voor het verbindingstype, behoud een betondekking van minimaal 1,5 inch en koppel uw bindwerk altijd aan kwaliteit Accessoires voor prefab beton die zijn ontworpen voor de specifieke toepassing.
Deze gids gaat diep in op elk aspect van het binden van wapeningsstaal – van draaddiktes en bindgereedschappen tot de interactie van accessoires zoals barstoelen, afstandhouders en mechanische koppelingen met uw wapeningsstaven. Als u gewapend beton specificeert, fabriceert of inspecteert, is dit de informatie die u nodig heeft.
Waarom het op de juiste manier binden van wapeningsstaal belangrijker is dan de meeste mensen denken
Wapeningsstaven zijn in technische zin niet structureel: ze dragen geen last. Maar ze houden de kooi bij elkaar tijdens het plaatsen van beton, waardoor wordt voorkomen dat staven verschuiven onder de trillingen van een betonvibrator of het gewicht en de stroming van vers beton. Een verkeerd uitgelijnde balk door even een halve inch kan de effectieve diepte van een balksectie met 5–10% verminderen , waardoor de buigcapaciteit op betekenisvolle wijze wordt verminderd zonder enig zichtbaar teken van het probleem.
De gevolgen zijn groter bij de productie van prefab beton, waar nauwe maattoleranties standaard zijn. Geprefabriceerde panelen, brugliggers en structurele kolommen zijn ontworpen met wapeningposities gemeten tot fracties van een inch. Losse verbindingen waardoor staven kunnen migreren voordat de betonsets worden geplaatst, kunnen leiden tot componenten die buiten de tolerantie vallen en niet voldoen aan de kwaliteitsinspecties – of erger nog, de inspecties doorstaan en ondermaats presteren in gebruik.
Naast de dimensionale controle ondersteunen goed vastgebonden kooien de consistente plaatsing van Accessoires voor prefab beton zoals hijsinzetstukken, ankerplaten, ingebedde platen en hulzen. Deze accessoires zijn afhankelijk van stijve wapeningskooien om op hun plaats te blijven. Een slecht vastgebonden kooi is een slecht gepositioneerd inzetstuk, en dat betekent veldproblemen: slecht uitgelijnde verbindingen, ontoereikende belastingswaarden en dure herstelwerkzaamheden.
Binddraad: soorten, meters en wanneer u ze moet gebruiken
Het meest voorkomende materiaal voor het binden van wapeningsstaal is gegloeide zwarte draad, ook wel zachte zwarte draad genoemd. Dankzij de zachtheid na het uitgloeien kan het strak worden gedraaid zonder te breken, en het is redelijk goed bestand tegen corrosie in droge omgevingen. Het standaarddiktebereik voor het binden van wapening is 16 tot 18 AWG (Amerikaanse draadmeter) , waarbij 16,5 AWG het meest wordt gebruikt in de commerciële bouw.
Draadtypen per toepassing
| Draadtype | Maat | Beste applicatie | Opmerkingen |
| Gegloeide zwarte draad | 16–18 AWG | Algemeen plaat-, wand-, kolomwerk | Meest zuinig, overal verkrijgbaar |
| Gegalvaniseerde draad | 16 AWG | Zeegebieden, kustgebieden en zones met hoge luchtvochtigheid | Hogere kosten, betere corrosieweerstand |
| Roestvrij staaldraad | 16–18 AWG | Kooien met epoxycoating of roestvrijstalen wapening | Voorkomt galvanische corrosie tussen ongelijksoortige metalen |
| Voorgesneden binddraad (opgerold) | 16,5 AWG | Automatische bindgereedschappen, werk met grote volumes | Werkt met op batterijen werkende bindgereedschappen |
Tabel 1: Veel voorkomende soorten verbindingsdraad en hun aanbevolen toepassingen bij wapeningsstaalwerk
Een praktische tip uit de praktijk: vermijd het gebruik van draad die te zwaar is voor de staafcombinatie. Het verbinden van #4 staven met 14 AWG-draad produceert twiststaarten die in de dekkingszone uitsteken. Gedraaide staarten moeten altijd naar binnen worden gebogen – richting het lichaam van de kooi – zodat ze niet naar het betonoppervlak migreren en roestvlekken of afbladderen veroorzaken.
Standaard stropdaspatronen en waar u ze kunt toepassen
Er zijn zes algemeen erkende verbindingspatronen in de wapeningsstaalpraktijk, elk geschikt voor een specifieke verbindingsgeometrie of structurele vereiste. Als u weet welke u moet toepassen, vermindert u draadverspilling, versnelt u de productie en zorgt u ervoor dat de verbinding daadwerkelijk stand houdt onder de krachten van het beton plaatsen.
De Snap-tie
De klikverbinding (ook wel eenvoudige verbinding genoemd) is het snelst uit te voeren en is geschikt voor staafkruisingen in vlakke platen en wanden waar staven elkaar onder een hoek van 90 graden kruisen en de verbinding niet wordt blootgesteld aan zware trillingen. Wikkel de draad rond beide staven, kruis de uiteinden en draai met een haakgereedschap totdat deze goed aansluit. Het kost een ervaren ijzerwerker minder dan 3 seconden per stropdas. Klembinders zijn echter niet geschikt voor kruispunten in de buurt van constructieverbindingen of op locaties waar staven nauwkeurig moeten worden vastgehouden; ze laten een lichte rotatie onder kracht toe.
De Zadelband
Voor kruispunten die meer beweging moeten weerstaan - met name kolomkooihoepels die aan verticale staven zijn vastgemaakt - wikkelt het zadelbinder de draad aan beide zijden onder de dwarsbalk en over de bovenste balk voordat deze wordt gedraaid. Dit creëert een vierpuntscontact dat de rotatie van de staaf veel beter weerstaat dan een klikverbinding. De meeste kolomkooispecificaties vereisen zadelbinders op minimaal elke derde kruising, terwijl klikbevestigingen elders zijn toegestaan.
Het cijfer-acht-stropdas
Wordt voornamelijk gebruikt waar staven elkaar kruisen onder een andere hoek dan 90 graden, of waar een bijzonder veilige verbinding nodig is. De draad loopt rond beide staven in een achtvormig patroon voordat hij wordt gedraaid. Dit anker heeft ook de voorkeur voor diagonale dwarskrachtwapening in balken en voor ankerpunten op de hoeken van kolomkooien. Het kost iets meer draad en tijd, maar levert een merkbaar stijvere verbinding op.
De wikkel-en-zadelband
Zware kooiconstructies – zoals die in brugpijlers of grote geprefabriceerde balken – specificeren vaak wikkel- en zadelbinders. De draad wikkelt zich volledig rond de onderste stang voordat hij over de bovenste stang wordt getrokken en gedraaid. Dit is het veiligste handmatige verbindingspatroon en wordt vereist door sommige DOT-specificaties voor primaire wapening in brugelementen.
De Snap-tie with Kick (Double-Loop)
Een variatie op de klikbinder waarbij de draad wordt verdubbeld voordat deze wordt omwikkeld. Gebruikelijk bij matfunderingen waar de staven groot zijn (#8 en hoger) en een enkele draadstreng niet voldoende klemkracht zou bieden. Het verdubbelen van de draad verdubbelt effectief de houdkracht op het gewricht.
Bindgereedschap: van handmatige haak tot machines op batterijen
Met het juiste bindmiddel wordt de arbeidstijd dramatisch verkort. Bij het storten van grote commerciële platen kan een ploeg die automatische bindgereedschappen op batterijen gebruikt dit bereiken 2-3 keer de bindsnelheid van een bemanning die handmatige haken gebruikt, met een consistentere draaidichtheid en minder handvermoeidheid.
Handmatige bindhaken
De standaard handmatige haak is een eenvoudig gereedschap met een gebogen staaf, doorgaans 20 tot 10 inch lang. Er zijn ook snelhaken met een roterende loop waarmee de draad kan worden gedraaid door aan de hendel te draaien in plaats van met de pols te bewegen - deze verminderen handvermoeidheid aanzienlijk bij grote klussen. Handmatige haken vereisen geen stroombron en werken onder alle omstandigheden, waardoor ze het noodhulpmiddel zijn in krappe of onhandige ruimtes waar een automatisch gereedschap niet past.
Automatisch bindgereedschap op batterijen
Gereedschappen van fabrikanten als MAX, Makita en DEWALT gebruiken voorgeladen draadspoelen om een kabelbinder in minder dan een seconde te wikkelen en te draaien. De operator positioneert het gereedschap op het kruispunt van de staaf en haalt de trekker over – de rest gebeurt automatisch. Eén operator met een automatisch gereedschap kan 200 tot 300 banden per uur voltooien vergeleken met 60–100 per uur met een handmatige haak. Deze gereedschappen zijn een echte productiviteitsvermenigvuldiger bij het storten van grote platen, het vervaardigen van geprefabriceerde kooien en het funderen van matten.
Draadspoelen voor deze gereedschappen worden doorgaans verkocht als rollen van 50 meter of 120 meter in meters die zijn afgestemd op het specifieke gereedschapsmodel. Controleer altijd de compatibiliteit van de spoel met het merk van het gereedschap; niet-overeenkomende spoelen veroorzaken vastlopen en draadverspilling.
Pneumatische bindgereedschappen
Pneumatisch bindgereedschap is minder gebruikelijk in de Noord-Amerikaanse bouwsector, maar wordt veel gebruikt in Japan en delen van Europa. Het is sneller dan opties op batterijen en hoeft niet te worden opgeladen. Ze werken goed in prefabfabrieken waar al een compressor ter plaatse is. Het nadeel is de luchtslang, die de mobiliteit beperkt in vergelijking met draadloos elektrisch gereedschap.
Accessoires voor prefab beton That Work With Your Rebar Cage
Bij de productie van prefab beton is de wapeningskooi niet alleen maar structurele wapening; het is het platform waarop tientallen Accessoires voor prefab beton worden bevestigd vóór het gieten. Deze accessoires omvatten hijsinzetstukken, bekistingsbanden, ankerplaten, ondersteuningen voor elektrische leidingen, blockouts, moffen en ingebedde verbindingshardware. De manier waarop u uw wapeningskooi vastmaakt, heeft rechtstreeks invloed op hoe nauwkeurig deze accessoires worden gepositioneerd.

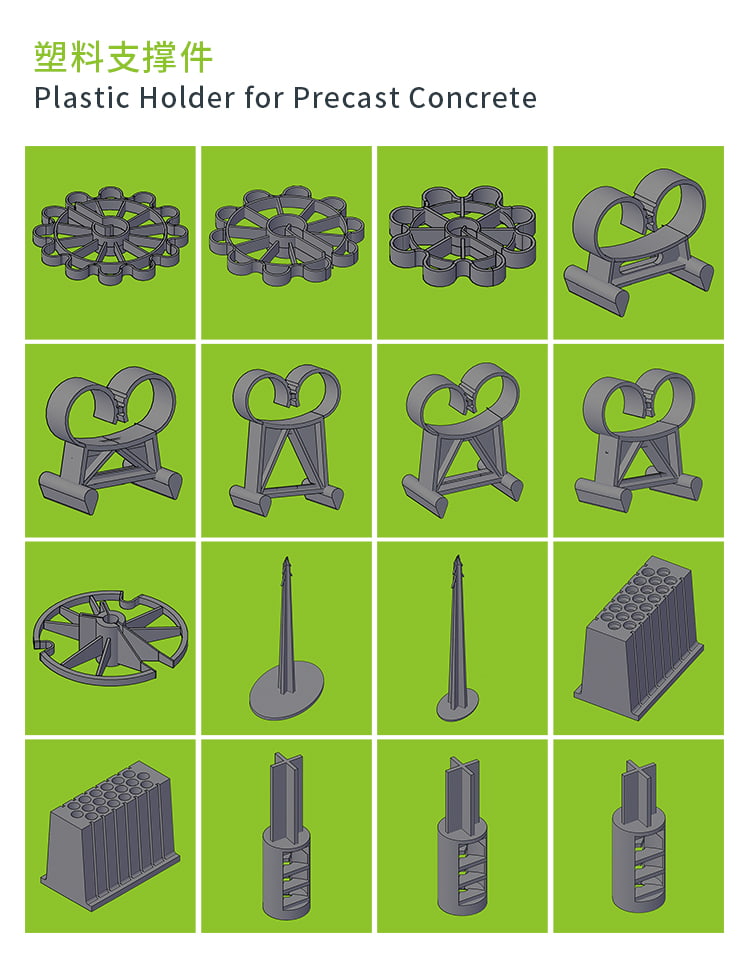

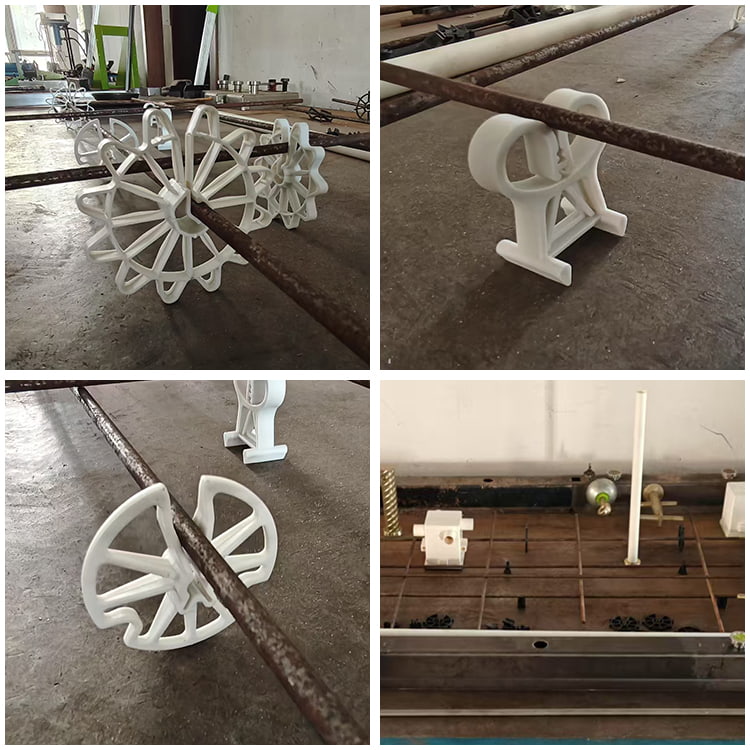

Barstoelen en wapeningsafstandhouders
Barstoelen en afstandhouders behoren tot de meest gebruikte Accessoires voor prefab beton . Ze houden de wapeningskooi op de juiste hoogte boven de bekisting (onderafdekking) en uit de buurt van verticale bekistingsvlakken (zijafdekking). De minimale vereisten voor betondekking onder ACI 318 voor prefabelementen die niet aan weersinvloeden zijn blootgesteld, zijn doorgaans van toepassing 3/4 inch voor platen en muren en 1,5 inch voor balken en kolommen , maar veel precasters specificeren een grotere dekking voor duurzaamheid.
- Kunststof barstoelen: lichtgewicht, bestand tegen corrosie, verkrijgbaar in hoogtes van 3/4 inch tot 4 inch; standaardkeuze voor de meeste prefabtoepassingen
- Stoelen van betonblokken: gebruikt waar de puntbelastingssterkte van plastic ervoor zou zorgen dat de stoel in een zacht vormoppervlak slaat; vaak toegepast in gronddragende platen
- Doorlopende draadafstandhouders: gebruikt over de lengte van een staaf om de zijafdekking in wandpanelen vast te houden; sneller te installeren dan individuele stoelen

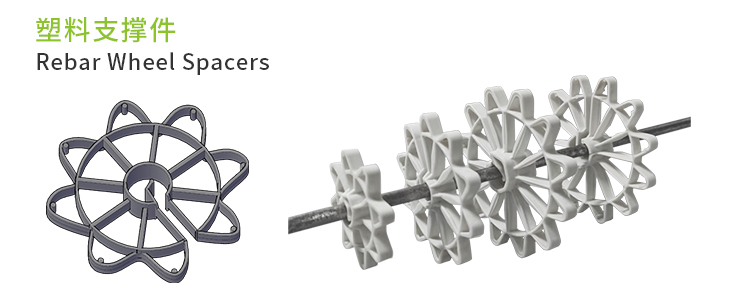

- Ronde afstandhouders (donuts): klik rechtstreeks op de stang om dekking te behouden tegen gevormde verticale oppervlakken; verkrijgbaar in standaard dekkingsgroottes van 3/4, 1, 1,5, 2 en 3 inch
Hijsinzetstukken en ankers
Hijsinzetstukken zijn een van de meest veiligheidskritische categorieën prefab betonaccessoires. Ze moeten precies in de wapeningskooi worden geplaatst en stevig aan aangrenzende staven worden vastgemaakt om rotatie of verplaatsing tijdens het gieten te voorkomen. Een hijsinzetstuk dat zelfs maar een centimeter van de gespecificeerde locatie afwijkt, kan buiten de vereiste inbeddingszone vallen, waardoor mogelijk het nominale laadvermogen met 20–40% afhankelijk van randafstandseffecten.
Typische vereisten voor het hijsen van inzetstukken: de ankerpoten van het inzetstuk worden aan aangrenzende wapeningsstaven vastgemaakt met behulp van 8-vormige of wikkel-en-zadelbinders – geen klikbinders. Fabrikanten van wisselplaten bieden doorgaans installatiehandleidingen waarin de minimale bevestigingspunten worden gespecificeerd, en deze moeten strikt worden gevolgd.
Ingebouwde platen en verbindingshardware
Voor stalen platen, vastgelaste noppen en structurele hoeken ingebed in geprefabriceerde elementen zijn ankerstaven nodig die rechtstreeks aan de plaatankers en in de wapeningskooi zijn vastgemaakt. Het verbindingspatroon moet stijf genoeg zijn zodat de plaat tijdens trillingen niet roteert. Platen groter dan 15 cm in het vierkant moeten op minimaal vier punten worden vastgebonden, met 8-vormige banden op elke hoekstijl.
Mechanische wapeningskoppelingen
Mechanische wapeningkoppelingen – gebruikt bij constructieverbindingen om staven van begin tot eind te verbinden – zijn een gespecialiseerde categorie prefab betonaccessoires die rechtstreeks inwerken op het verbindingsproces. Wanneer koppelingen worden geïnstalleerd, moeten de staven aan weerszijden van de verbinding onafhankelijk aan de kooi worden vastgemaakt voordat de koppeling wordt ingeschroefd of gesmeed. Koppelingen gecertificeerd volgens ASTM A1034 zijn vereist om 125% van de gespecificeerde vloeigrens van de aangesloten staaf te ontwikkelen onder spanning staan – het zijn echte structurele elementen, niet alleen maar positiehouders.
Betondekking en inspectie: de cijfers die er toe doen
Betondekking – de afstand van het dichtstbijzijnde staafoppervlak tot het buitenste betonvlak – is de belangrijkste verdediging tegen wapeningscorrosie. Het bereiken van de gespecificeerde dekking hangt volledig af van correct geplaatste barkrukken en een goed vastgebonden wapeningskooi die niet doorbuigt onder krachten bij het plaatsen van beton.
| Type lid | Blootstellingsconditie | Min. Afdekking (ACI 318) |
| Plaat, muur, balk | Niet blootgesteld aan weersomstandigheden | 3/4 inch (19 mm) |
| Balk, kolom | Niet blootgesteld aan weersomstandigheden | 1,5 inch (38 mm) |
| Plaat, muur, balk | Blootgesteld aan weersinvloeden (#5 en kleiner) | 1,5 inch (38 mm) |
| Plaat, muur, balk | Blootgesteld aan weersinvloeden (#6 en groter) | 2 inch (50 mm) |
| Balk, kolom | Blootgesteld aan het weer | 2 inch (50 mm) |
| Voet (tegen de aarde geworpen) | In contact met de grond | 3 inch (76 mm) |
Tabel 2: Minimale vereisten voor betondekking volgens ACI 318 voor verschillende elementen en blootstellingsomstandigheden
Tijdens de inspectie zijn de meest voorkomende tekortkomingen die door kwaliteitsinspecteurs worden aangetroffen, onvoldoende dekking (staven die op het formulier rusten zonder stoelen) en ontbrekende verbindingsstukken waardoor de staven uit elkaar kunnen spreiden. Uit branchegegevens van prefabproducenten blijkt dat tot 15% van de afgewezen panelen betrekking heeft op problemen met de bekleding die direct terug te voeren zijn op een ontoereikende stoelafstand of een onjuiste kooibinding.
Een praktische inspectiechecklist voor het verbinden van wapeningsstaal:
- De staafafstand komt overeen met tekeningen binnen de tolerantie (typisch /- 1 inch voor platen, /- 3/8 inch voor liggers)
- Stoelen of afstandhouders zijn aanwezig op de intervallen die zijn aangegeven op de plaatsingstekeningen (doorgaans elke 1,20 meter voor platen)
- Alle overlaplaslengtes zijn correct en volledig gebonden over de overlapzone
- De staarten van de binddraad zijn naar binnen gebogen en steken niet uit naar het oppervlak
- Alle ingebedde accessoires (inzetstukken, platen, hoezen) worden op minimaal gespecificeerde bevestigingspunten aan de kooi vastgemaakt
- Geen losse stropdassen: elk gebonden kruispunt houdt stand onder een handduwtest
Het binden van wapeningsstaal in de prefabproductie: proces- en kwaliteitscontrole
De productie van geprefabriceerd beton verschilt op een aantal belangrijke manieren van ter plaatse gestorte constructies, die van invloed zijn op de manier waarop het verbindende wapeningsstaal wordt beheerd. In een prefabfabriek worden kooien vervaardigd op speciale maltafels of horizontale bedden, en vervolgens in vormen gehesen om te gieten. Het fabricageproces van de kooien is in hoge mate gesystematiseerd en de meeste fabrieken gebruiken standaard operationele procedures (SOP's) die verbindingspatronen, draaddikte en plaatsing van accessoires in detail specificeren.
Op mallen gebaseerde kooifabricage
Met stalen maltafels met verstelbare pinstops kunnen werknemers wapeningskooien op nauwkeurige afmetingen positioneren en vastbinden voordat ze in vormen worden getild. De mal zorgt ervoor dat de staafafstanden en de algehele afmetingen van de kooi correct zijn voordat er draad wordt aangebracht. In een goed beheerde prefabfabriek kan de vervaardiging van kooien op een mal de uitval van afmetingen met 60-70% verminderen vergeleken met het koppelen van het formulier zelf.
Nadat de kooi op de mal is vastgemaakt, worden de accessoires bevestigd: barstoelen worden aan de onderste stangen vastgeklikt, hijsinzetstukken worden op de aangegeven locaties aangesloten en alle ingebedde hardware wordt vastgezet. De voltooide kooi wordt vervolgens als een geheel opgetild en in de vorm geplaatst, waar randafstandhouders en extra accessoires kunnen worden toegevoegd vóór het gieten.
Documentatie en traceerbaarheid
Kwaliteitsvolle prefabfabrikanten houden documentatie bij die elke kooiconstructie terugvoert tot de plaatsingstekeningen, de staaflijst en de werknemers die deze hebben vervaardigd. Dit is niet alleen een goede praktijk; het is vereist door normen zoals PCI MNL-116 (Handleiding voor kwaliteitscontrole voor fabrieken en productie van structurele geprefabriceerde betonproducten) en door veel projectspecificaties voor brug- en bouwcomponenten.
Wanneer er een non-conformiteit wordt gevonden – bijvoorbeeld een ontbrekende verbinding bij een hijsinzet of een ankerplaat die niet op zijn plaats zit – stelt de traceerbaarheid van de documentatie de fabrikant in staat de hoofdoorzaak te onderzoeken en het proces in de toekomst te corrigeren. Zonder dit herhaalt dezelfde fout zich.
Bindfrequentie in prefab met hoge productie
Niet elk kruispunt in een mattenkooi hoeft afgebonden te worden. De meeste specificaties en de CRSI (Concrete Reinforcing Steel Institute) handleiding voor het plaatsen van wapeningsstaven maken het binden van afwisselende kruispunten in kooien met platte roosters mogelijk, op voorwaarde dat de verbonden kruispunten in geen enkele richting meer dan 45 cm uit elkaar liggen. In de praktijk het verbinden van alle perimeterkruispunten en elk ander binnenkruispunt produceert een kooi die zijn geometrie behoudt zonder de arbeidskosten van het vastbinden van elke kruising.
Waar deze regel verandert: alle kruispunten binnen 24 inch van een constructievoeg, alle kruispunten binnen de inbeddingszone van een hijsinzetstuk of ankerplaat, en alle kruispunten bij overlappende verbindingen moeten volledig worden verbonden zonder over te slaan.
Veel voorkomende fouten bij het binden van wapeningsstaal en hoe u deze kunt vermijden
Jarenlange veldobservatie en kwaliteitsauditgegevens van prefab- en ter plaatse gestorte constructies brengen consequent hetzelfde cluster van fouten aan het licht. Het herkennen ervan is de eerste stap om ze te elimineren.
Grote kooien onderbinden
Bij grote kooien – bijvoorbeeld een brugliggerkooi van 12 meter hoog met honderden kruispunten – slaan werknemers soms de verbinding over om tijd te besparen. Het resultaat is een kooi die stabiel op de mal lijkt, maar zich verspreidt wanneer deze met een kraan wordt opgetild of verschuift tijdens betontrillingen. Elke beweging van de staaf tijdens het plaatsen van beton is permanent ; het beton vergrendelt de staaf waar het bezinkt als het verstijft. De oplossing is een koppelfrequentienorm die wordt opgelegd door een voorman of QC-inspecteur, en die niet aan individuele discretie wordt overgelaten.
Uitstekende draadstaarten
Een gedraaide staart die naar buiten wijst in de richting van een bekistingsvlak kan tijdens trillingen migreren tot binnen 1/4 inch van het betonoppervlak. Zodra het beton hard is geworden, roest de staart en bevlekt het oppervlak binnen de eerste paar vries-dooicycli. Bij architecturale prefab is dit een afwerkingsfout. Bij structurele prefab duidt dit op een slechte kwaliteitscontrole. Elke draadstaart moet naar binnen worden gebogen; het duurt een extra seconde en elimineert het probleem volledig.
Verkeerde stoelhoogtes
Het gebruik van de verkeerde barstoelhoogte komt opvallend vaak voor op locaties waar meerdere prefabelementen met verschillende dekkingseisen in hetzelfde gebied worden vervaardigd. Het opslaan van stoelen op hoogte in duidelijk gelabelde bakken en het verifiëren van de stoelhoogte aan de hand van de plaatsingstekening voordat de fabricage begint, is de eenvoudigste preventieve maatregel. Een verkeerde interpretatie van 3/4-inch stoelen versus 1,5-inch stoelen is visueel niet duidelijk tijdens een snelle wandeling; het komt alleen tot uiting in een fysieke meting.
Onvoldoende stropdassen op accessoirelocaties
Zoals eerder opgemerkt moeten hijsinzetstukken en ingebedde platen worden vastgemaakt met 8-vormige of wikkel-en-zadelbinders, en niet met klikbinders. Een klikverbinding bij een ankerpoot van een hijsinzetstuk kan roteren onder de krachten van het plaatsen van beton. Wanneer het beton uithardt, kan het inzetstuk onder een hoek staan in plaats van verticaal, waardoor het effectieve draagvermogen wordt verminderd en mogelijk de schroefdraadverbinding voor het hijsmateriaal vastloopt of kruist.
Compatibiliteit met staafcoating negeren
Wapening met epoxycoating vereist compatibele verbindingsdraad om galvanische corrosie op het contactpunt te voorkomen. Zwart gegloeide draad, vastgebonden aan een staaf met epoxycoating, creëert een kleine galvanische cel bij elke inkeping of contactpunt in de coating. Gebruik epoxy-gecoate of gegalvaniseerde verbindingsdraad met epoxy-gecoate wapening , zoals gespecificeerd in ASTM A775 en gerelateerde normen. Dit detail wordt in het veld vaak over het hoofd gezien, maar is expliciet vereist in specificaties voor bruggen en maritieme constructies.
Prefab betonaccessoires selecteren voor prestaties op de lange termijn
De selectie van prefab betonaccessoires – van barkrukken tot hefsystemen – heeft een directe impact op hoe lang een prefab constructie zonder onderhoud presteert. Accessoires die corroderen, vervormen onder belasting of dimensionaal falen na jarenlang gebruik, kunnen de structurele integriteit van anderszins goed gebouwde onderdelen in gevaar brengen.
Materiaalkeuze voor barstoelen en afstandhouders
Kunststof (polypropyleen of hogedichtheidpolyethyleen) barstoelen zijn de standaard voor de meeste prefab- en ter plaatse gestorte werkzaamheden. Ze zijn chemisch inert, corroderen niet en zijn maatvast bij de temperaturen die optreden bij het uitharden van beton. De relevante zorg bij plastic stoelen is de puntbelastingsprestatie onder zware wapening: #11 staven en grotere of gebundelde staafgroepen kunnen dunwandige plastic stoelen kraken als de stoelafstand te groot is. Gebruik stoelen voor zwaar gebruik die geschikt zijn voor de verwachte belasting, of schakel over op stoelen van staaldraad voor toepassingen met grote bars.
Barstoelen van staaldraad zijn geschikt voor zware kooien en kunnen een bredere overspanning hebben zonder door te buigen, maar ze moeten een epoxycoating hebben of met een minimale dekking van 4,5 cm boven de vorm worden geplaatst - kale stalen stoelen op een vormvlak zullen binnen een paar jaar een roestvlek naar het betonnen oppervlak telegraferen.
Draagvermogen en veiligheidsfactoren van hijsinzetstukken
Hijsinzetstukken moeten worden geselecteerd op basis van het gewicht van het prefabelement, het aantal ophaalpunten, de hoek van de hijsbanden en de dynamische belastingsfactor die wordt toegepast tijdens oppak- en zwenkoperaties. De meeste fabrikanten van hijsinzetstukken vereisen een minimale veiligheidsfactor van 4:1 onder statische belastingsomstandigheden , waarbij dynamische factoren van 2–3 worden toegepast om rekening te houden met de schokbelastingen van de kraan.
De interactie tussen hijsinzetstukken en de wapeningskooi is van cruciaal belang. Een inzetstuk dat niet goed is vastgemaakt aan aangrenzende staven ontwikkelt niet zijn volledige inbeddingssterkte; het uitbreekvermogen van de betonnen kegel hangt af van het feit of het inzetstuk in zijn ontwerppositie wordt gehouden met voldoende randafstand en inbeddingsdiepte. Lees altijd de installatie-instructies van de fabrikant voor de minimale afstanden tot randen en andere inzetstukken, en verifieer deze aan de hand van de plaatsingstekeningen voordat de fabricage begint.
Ingebouwde verbindingshardware
Lasplaten, stijlrails en structurele hoeken ingebed in prefab-elementen dienen als verbindingspunten voor in het veld opgetrokken constructiestaal, bekledingssystemen of aangrenzende prefab-elementen. Hun vereisten voor positionele nauwkeurigheid zijn streng: montagetoleranties in het veld voor structurele staalverbindingen zijn doorgaans ongeveer 1/4 inch in bovenaanzicht en hoogte, wat betekent dat de ingebedde plaat binnen die tolerantie moet landen nadat alle fabricage- en montagetoleranties zijn gestapeld. Door de ankerbouten of ankerpoten van ingebedde platen op de juiste manier aan de wapeningskooi te bevestigen en de kooi zorgvuldig op gekalibreerde stoelen te plaatsen, wordt die tolerantie behouden.
Samenvatting: Beste praktijken voor het verbinden van wapeningsstaal bij prefab- en ter plaatse gestort werk
De basisprincipes van het binden van wapeningsstaal zijn niet ingewikkeld, maar vereisen consistente aandacht bij elke stap van de fabricage en plaatsing van de kooi. Dit zijn de belangrijkste afhaalrestaurants:
- Gebruik 16 tot 16,5 AWG gegloeide zwarte draad voor standaardwerk; match het draadtype met de wapeningscoating (gegalvaniseerde of epoxydraad met gecoate staven)
- Breng zadel- of 8-vormige verbindingen aan op locaties met veel beweging - kolomkooihoepels, constructieverbindingen, overlappende verbindingen en ingebedde accessoire-ankerpunten
- Buig alle draaduiteinden na het draaien naar binnen om migratie naar het betonoppervlak te voorkomen
- Gebruik the correct bar chair height for the specified cover — verify against the placing drawing before fabrication, not after
- Bind alles Accessoires voor prefab beton (inzetstukken, platen, mouwen) op de door de fabrikant gespecificeerde minimale bevestigingspunten met behulp van achtvormige of wikkel-en-zadelbinders
- Overweeg automatische bindgereedschappen op batterijen voor werk in grote volumes; de winst op het gebied van productiviteit en consistentie is aanzienlijk
- Inspecteer de kooien vóór plaatsing aan de hand van een schriftelijke checklist: dekking, afstanden, verbindingslengtes, posities van accessoires en verbindingsstukken
- Bij prefabproductie fabriceert u op maltabellen en onderhoudt u documentatie die de vereisten voor traceerbaarheid en kwaliteitsaudits ondersteunt
Een goed vastgebonden kooi is onzichtbaar in de afgewerkte structuur – en dat is precies zoals het hoort. Het doel is beton dat precies presteert zoals ontworpen, met wapening die precies blijft waar deze is geplaatst, gedurende de volledige ontwerplevensduur van de constructie.
