Wat zijn geprefabriceerde betonconstructies en waarom ze de moderne bouw domineren
Geprefabriceerde betonconstructies zijn bouwcomponenten (wanden, balken, kolommen, platen en meer) die onder gecontroleerde fabrieksomstandigheden worden vervaardigd voordat ze ter plaatse worden getransporteerd en geassembleerd. Het resultaat is een constructiemethode die consistent beter presteert dan traditioneel ter plaatse gestort beton wat betreft snelheid, kwaliteit en voorspelbaarheid van de kosten. Meer dan 60% van de grootschalige infrastructuurprojecten in Europa en Noord-Amerika specificeren nu geprefabriceerd beton als het primaire structurele systeem , en dat cijfer blijft stijgen naarmate de projecttijdlijnen korter worden en de arbeidskosten stijgen.
De reden dat geprefabriceerde betonconstructies de ruggengraat zijn geworden van pakhuizen, parkeergarages, bruggen, stadions en woongebouwen met meerdere verdiepingen is eenvoudig: wanneer beton uithardt in een fabriek onder nauwkeurige temperatuur- en vochtigheidsregelingen, bereikt de druksterkte routinematig 5.000 tot 8.000 psi – ruim boven de 3.000 tot 4.000 psi die typisch is voor in het veld gestort beton. Elk element dat deze componenten op hun plaats houdt, elke instortplaat, ankerbout, lusinzetstuk en hijsapparaat, valt onder de brede categorie van prefab betonaccessoires, en het kiezen van de juiste accessoires is net zo belangrijk als het mengselontwerp zelf.
Belangrijkste conclusie: in de fabriek geproduceerd = nauwere toleranties, snellere planningen, sterkere eindstructuur.
Hoe prefab betonconstructies worden vervaardigd
De productie van geprefabriceerde betonconstructies volgt een gedisciplineerde volgorde die de meeste variabelen elimineert die ter plekke gestort beton teisteren. Door elke fase te begrijpen, wordt duidelijk waarom de methode zulke consistente resultaten oplevert en waarom de selectie van prefab betonaccessoires in de ontwerpfase – en niet tijdens de bouw – niet onderhandelbaar is.
Fase 1 — Formuliervoorbereiding en plaatsing van versterking
Stalen vormen, vaak bewerkt tot toleranties van ± 1/16 inch, worden gereinigd, geolied en geassembleerd. Verstevigingsstalen kooien worden geprefabriceerd en binnenin geplaatst. In dit stadium allemaal ingebed prefab betonaccessoires — hijsankers, verbindingsinzetstukken, elektrische leidingmoffen en structurele lasplaten — zijn gepositioneerd en vastgezet voordat beton wordt gestort. Elk item dat in het voltooide element moet zitten, moet nu worden geplaatst; om het daarna toe te voegen, is uitboren of snijden vereist, wat de structurele integriteit schaadt.
Fase 2 — Beton aanbrengen en plaatsen
Betonmengselontwerpen voor prefabfabrieken gebruiken doorgaans een water-cementverhouding van 0,35 tot 0,45 – aanzienlijk lager dan veldmengsels – om een hoge vroege sterkte te bereiken. Interne trillingen consolideren het beton rond de wapeningskooi en ingebedde accessoires. Sommige fabrieken gebruiken externe tafeltrillingen voor dunne architectonische panelen om holtes in het oppervlak te elimineren zonder interne trilmotoren die dun dekbeton zouden kunnen verplaatsen.
Fase 3 — Uitharding
Prefabfabrieken maken gebruik van stoomuitharding, warmteuitharding of versnelde vochtretentiedekens om dit te bereiken 70% van de ontwerpsterkte binnen 18 tot 24 uur . Deze snelle sterktewinst zorgt ervoor dat elementen binnen één productieploeg uit de vorm kunnen worden gehaald en op de werf kunnen worden gestapeld - een cyclus die onmogelijk is met ter plekke gestort beton en die 28 dagen nodig heeft om de volledige ontwerpsterkte te bereiken onder omgevingsomstandigheden.
Fase 4 – Kwaliteitscontrole, afwerking en opslag op de binnenplaats
Voordat een element het gietbed verlaat, bevestigen dimensionale controles, oppervlakte-inspecties en hardware-audits dat elk prefab betonaccessoire aanwezig, correct gepositioneerd en onbeschadigd is. De elementen worden vervolgens opgeslagen op houten stuwmateriaal op de werf, gerangschikt op volgorde van levering, in afwachting van het transport- en montagevenster.
Belangrijkste soorten geprefabriceerde betonelementen en hun toepassingen
Geprefabriceerde betonconstructies omvatten een brede familie van elementtypen, elk ontworpen voor een specifieke structurele rol. Hieronder vindt u een overzicht van de meest voorkomende categorieën, de gebouwen en infrastructuur die ze bedienen, en de typische overspanningen of belastingswaarden.
Dubbele T-platen
Gebruikt voor parkeerconstructies en magazijnvloeren. Standaardoverspanningen van 40 tot 80 voet met dieptes van 24 tot 34 inch. Laadvermogen doorgaans 40 tot 100 psf gesuperponeerde belasting.
Planken met holle kern
Het werkpaard onder de vloersystemen voor woningen en kantoren. Standaardbreedtes van 4 en 8 voet, diepten van 6 tot 16 inch, overspanningen van 20 tot 50 voet. Voids verminderen de dode belasting terwijl de structurele diepte behouden blijft.
Prefab kolommen en balken
Rechthoekige en L-vormige kolommen van 12×12 tot 24×24 inch. Balken met omgekeerde T-stukken, rechthoekige balken en borstweringbalken vormen het momentframe of het eenvoudig ondersteunde zwaartekrachtsysteem.
Geprefabriceerde wandpanelen
Stevige, geïsoleerde sandwich- en architecturale panelen van 5 tot 12 inch dik. Gebruikt als dragende schuifwanden of niet-structurele bekleding. Behaalt R-waarden van 20 tot 30 met schuimisolatiekernen.
Brugliggers
AASHTO I-liggers en bol-T-liggers voor snelwegbruggen. Overspanningen van 60 tot 160 voet. Hoogwaardige betonmengsels van 8.000 tot 12.000 psi zijn standaard voor brugtoepassingen met grote overspanningen.
Prefab trappen en bordes
Complete trappartijen gegoten als afzonderlijke eenheden met integrale bordessen. Elimineert complexe bekistingen en reduceert het installeren van trappen van dagen naar uren, met alleen een kraan en prefab betonaccessoires voor de aansluiting.
Accessoires voor prefab beton: de hardware die constructies mogelijk maakt
Hoe nauwkeurig een betonelement ook wordt ontworpen en gegoten, het zijn de daarin ingebedde prefab betonaccessoires die bepalen hoe dat element kan worden opgetild, getransporteerd, verbonden en geïntegreerd in een complete constructie. Accessoires voor geprefabriceerd beton omvatten een breed scala aan hardwaretypen, en elke categorie heeft specifieke belastingswaarden, installatievereisten en compatibiliteitsoverwegingen.
| Accessoirecategorie | Functie | Typische werkbelasting | Materiaal |
|---|---|---|---|
| Hijsankers (ferrule, lus, spoel) | Tijdelijk tillen tijdens strippen en erectie | 1 tot 60 ton per anker | Nodulair gietijzer, gesmeed staal |
| Inbedplaten en lasplaten | Permanente structurele verbindingen tussen elementen | 10 tot 200 kips per bord | A36 / A572 staal, thermisch verzinkt of roestvrij |
| Spoelstaven en spoelbouten | In het veld verstelbare aansluitingen, bekledingsbevestiging | 5 tot 30 kips per hengel | Verzinkt of roestvrij staal |
| Lagerblokken | Belastingoverdracht en tolerantieabsorptie bij lagerzittingen | Drukspanning 800 tot 1.500 psi | Neopreen, HDPE, vezelversterkt elastomeer |
| Lus-inzetstukken en uitlopende kegelvormige inzetstukken | Ankerpunten voor secundaire bevestigingen, gevelbeslag | 500 lbs tot 5 ton | Smeedbaar ijzer, staaldraad |
| Voorgespannen strengen en naspanbeslag | Voorcompressie van beton om buigspanningen tegen te gaan | 270 ksi-streng, opgevijzeld tot 70-75% van UTS | Graad 270 streng met lage ontspanning |
Hijsankers: afmetingen en veiligheidsfactoren
Hijsankers behoren tot de meest onderzochte van alle prefab betonaccessoires, omdat een breuk tijdens het strippen of monteren onmiddellijk catastrofaal is. De werklastlimiet (WLL) van elk hijsanker moet doorgaans rekening houden met de dynamische impactfactor tijdens het oppakken van de kraan een minimale veiligheidsfactor van 4:1 toegepast op de modi betonbreuk en trekbreuk bij staal. Voor een geprefabriceerd wandpaneel van 20 ton betekent dit dat het ankersysteem moet worden ontworpen voor een proefbelasting van minimaal 80 ton, en niet alleen voor het statische paneelgewicht. De optuighoek vermindert ook de capaciteit: een hoek van 60 graden ten opzichte van de verticaal vermindert de toegestane belasting per poot tot ongeveer 87% van de nominale verticale capaciteit, terwijl een hoek van 30 graden deze tot 50% verlaagt.
Inbedplaten: verbindingsfilosofie in geprefabriceerde frames
Structurele verbindingen tussen geprefabriceerde betonelementen zijn vrijwel volledig afhankelijk van instortplaten die zijn gelast aan wapeningsankers of Nelson-bouten. Het ontwerp van deze platen volgt de AISC- en PCI-richtlijnen, met bijzondere aandacht voor wrikactie bij spanningsverbindingen en schuifwrijving op interfacevlakken. Een goed ontworpen lasplaatverbinding in een geprefabriceerde parkeergarage kan 150 kips schuifkracht overbrengen over een ligger-kolomverbinding met een plaat zo klein als 8 x 8 inch - op voorwaarde dat de opvulstapel, de groutzak en de veldlas volgens specificatie worden uitgevoerd. Het galvaniseren van deze platen volgens ASTM A123 (minimaal 3,9 oz/ft²) zorgt voor een meetbare corrosielevensduur in blootgestelde of maritieme omgevingen.
Lagerblokken: toleranties en prestaties op lange termijn
Elke geprefabriceerde balk, dubbel T-stuk en kanaalplaat rust op een draagvlak dat tegelijkertijd de verticale belasting overdraagt en de thermische en krimpbewegingen opvangt die optreden gedurende de levensduur van de constructie. Neopreenpads met een hardheid van 50 tot 60 durometer zijn de meest gebruikelijke keuze, met standaardafmetingen van 4 x 6 inch tot 8 x 12 inch en diktes van 3/8 tot 3/4 inch. Tabellen uit het PCI Design Handbook laten zien dat een neopreenpad van 6 x 9 inch, 1/2 inch een horizontale beweging van maximaal 0,5 inch kan opvangen met behoud van voldoende drukstijfheid. HDPE-pads worden steeds vaker gespecificeerd voor brugtoepassingen waarbij lage wrijving nodig is om thermische uitzetting mogelijk te maken zonder dat zich beperkende krachten in de bovenbouw opbouwen.
Structurele verbindingen in geprefabriceerde betonconstructies
Het verbindingssysteem is waar geprefabriceerde betonconstructies presteren of falen. In tegenstelling tot stalen frames, waarbij verbindingen worden gemaakt met bouten en lassen in de open lucht, hebben prefab betonverbindingen vaak betrekking op besloten ruimtes, voegen en ingebedde hardware die na het voegen niet kunnen worden geïnspecteerd. Het is daarom niet onderhandelbaar om de verbinding de eerste keer goed te krijgen.
Drie brede filosofieën bepalen het ontwerp van prefabverbindingen:
- Eenvoudig ondersteunde zwaartekrachtsystemen — balken rusten op consoles of grootboekhoeken en brengen alleen verticale belasting over. Eenvoudig, snel op te bouwen en tolerant ten aanzien van differentiële zetting. Gebruikt in de overgrote meerderheid van industriële gebouwen en parkeergarages met één verdieping.
- Momentbestendige frames — kolom-kolom- en ligger-kolomverbindingen worden momentvast gemaakt door middel van naspanning, koppelingen met ingegoten wapeningsstaven of gelaste plaatconstructies. Bereikt zijdelingse driftcontrole vergelijkbaar met ter plaatse gestorte frames voor seismische en windweerstand.
- Hybride systemen — zwaartekrachtbelastingen gedragen door eenvoudige lagers, zijdelingse belastingen afgehandeld door een afzonderlijke schuifwand of momentframekern. De meest gebruikelijke aanpak voor prefab gebouwen met middelhoge woon- en gemengd gebruik van 5 tot 15 verdiepingen.
Met name de kwaliteit van groutverbindingen is sterk afhankelijk van de keuze en plaatsing van prefab betontoebehoren. Een mofkoppeling met grout, die wordt gebruikt om twee wapeningsstaven over een verbinding te verbinden, moet worden uitgelijnd tot op ± 1/8 inch zodat de staaf tijdens de montage er netjes in kan komen. Elke foutieve uitlijning die ter plaatse wordt ontdekt, vereist doorgaans een dure sanering met mechanische ankers of epoxy-injectie, die beide de ductiliteit van de verbinding verminderen in vergelijking met de oorspronkelijke ontwerpdoelen.
±1/8" Maximale tolerantie voor verkeerde uitlijning van de koppeling
4:1 Minimale veiligheidsfactor voor hijsankers
28 dagen Uitharding op locatie vs. 18–24 uur prefab
8.000 psi Typische prefab HPC-druksterkte
Schemavoordelen: hoe geprefabriceerde betonconstructies projecttijdlijnen comprimeren
Het meest overtuigende argument voor geprefabriceerde betonconstructies bij commerciële en infrastructuurprojecten is schemacompressie. De fabricage van elementen gebeurt parallel met de voorbereiding van de locatie: terwijl de fundering wordt uitgegraven en gestort, produceert de prefabfabriek tegelijkertijd het structurele frame. Deze overlap bespaart doorgaans 4 tot 8 weken voor een middelgroot project vergeleken met een opeenvolgend ingietschema.
Weken 1–4: Goedkeuring ontwerp en winkeltekening
Bekende ingenieur en bekende prefab-ingenieur werken samen aan verbindingsdetails, inbeddingslocaties en schema's voor prefab betonaccessoires. Elk accessoire wordt getekend, gedimensioneerd en gespecificeerd in de werktekeningen voordat er één enkele vorm wordt samengesteld.
Weken 5–12: Plantproductie
Volledige productieruns. Een middelgrote prefabfabriek die 500 tot 800 kubieke meter per week giet, kan het structurele frame voor een magazijn van 200.000 vierkante meter in 6 tot 8 weken produceren. Elementen zijn serienummer en geordend voor levering.
Weken 8–14: funderingen van het terrein (parallel)
Terwijl de fabrieksproductie loopt, stort het bouwpersoneel funderingen, liggers en kolompijlers. Ankerboutsjablonen afgeleid van de prefab werkplaatstekeningen zorgen ervoor dat de voetplaten van de kolommen en de tapverbindingen op één lijn liggen wanneer de elementen arriveren.
Weken 13–18: erectie
Een goed georganiseerde montageploeg met één rupskraan van 150 ton kan 20 tot 40 grote elementen per dag plaatsen. Een parkeergarage van vijf verdiepingen met 1.200 plaatsen kan in 10 tot 14 werkdagen structureel voltooid zijn van kraantijd – een snelheid die onmogelijk te benaderen is met ter plaatse gestorte methoden.
Weken 18–22: voegen, lassen en afwerken
Veldpersoneel voltooit groutverbindingen, veldlassen aan instortplaten, voegkitten en eventuele architectonische afwerkingen. De constructie is veel eerder volledig omsloten en weersbestendig dan een gelijkwaardige ter plaatse gestorte constructie.
Prefab betonconstructies versus ter plaatse gestort: een directe vergelijking
De keuze tussen prefab beton en ter plaatse gestort beton is nooit eenvoudig, maar de volgende vergelijking omvat de afmetingen die het belangrijkst zijn voor eigenaren, aannemers en constructeurs die die beslissing nemen.
| Afmeting | Prefab beton | Ter plaatse gestort beton |
|---|---|---|
| Druksterkte | Typisch 5.000–12.000 psi | Typisch 3.000–5.000 psi |
| Afmetingal Tolerance | ±1/8 tot ±1/4 inch | ±1/4 tot ±3/4 inch |
| Schema (structureel frame, 200k sf magazijn) | 10-14 dagen erectie | 8–14 weken vormen/gieten |
| Weersafhankelijkheid | Laag – uitharding in de fabriek | Hoog – koud en warm weer vereisen bescherming |
| Ontwerpflexibiliteit | Repetitieve geometrie optimaal; aangepaste vormen mogelijk tegen premium | Hoge flexibiliteit voor complexe, gebogen of onregelmatige geometrie |
| Arbeid op de site | Laag – voornamelijk kraan- en verbindingspersoneel | Hoog — vormen, plaatsen, afwerken, strippen |
| Kwaliteitscontrole | PCI-fabriekscertificering, dagelijkse QC-testen | Afhankelijk van veldomstandigheden en aanwezigheid van inspecteur |
Voorgespannen prefab beton: hoe voorspannen en naspannen werken
De combinatie van voorspanning en prefab beton is een van de krachtigste hulpmiddelen in de bouwtechniek. Door het beton vooraf te comprimeren voordat er gebruiksbelastingen op worden toegepast, kunnen ingenieurs trekscheuren – de belangrijkste oorzaak van betonverslechtering – effectief elimineren en overspanningen bereiken die structureel onmogelijk of economisch onpraktisch zouden zijn met conventioneel versterkte secties.
Voorspannen: de standaard prefab-aanpak
Bij voorgespannen prefab beton worden hogesterktestaalstrengen tussen landhoofden aan de uiteinden van het gietbed gespannen voordat het beton wordt geplaatst. De strengen – doorgaans klasse 270 met lage ontspanning, 0,5 of 0,6 inch diameter – zijn opgevijzeld ongeveer 70% van de uiteindelijke treksterkte, of ongeveer 189.000 psi . Vervolgens wordt rond de gespannen strengen beton geplaatst. Wanneer het beton voldoende sterkte heeft bereikt, worden de strengen losgelaten en wordt de voorcompressie door middel van binding in het element overgebracht. Dit is de methode die wordt gebruikt voor de productie van kanaalplaatplanken, dubbele T-stukken, brugliggers en voorgespannen wandpanelen in vrijwel elke prefabfabriek ter wereld.
Naspannen van prefabelementen

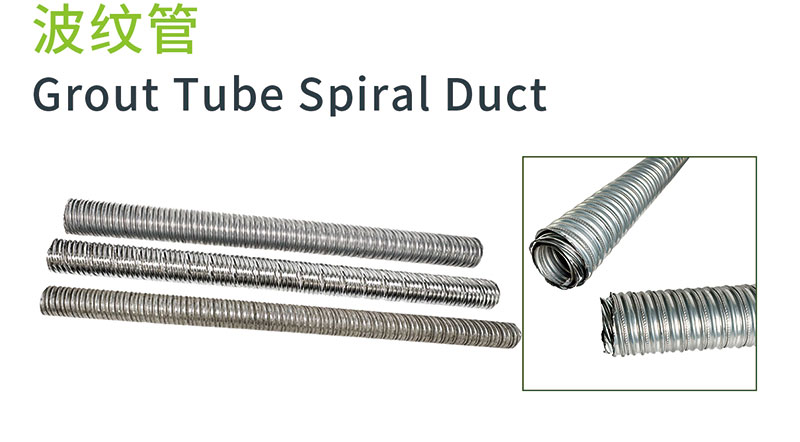

Naspanhardware – kanalen, ankers, koppelingen en trompetplaten – vertegenwoordigt een gespecialiseerde categorie prefab betonaccessoires die worden gebruikt wanneer voorspanning moet worden toegepast nadat het element is opgetrokken of wanneer elementen uit meerdere prefabsegmenten moeten worden samengevoegd tot een doorlopende structurele eenheid. Bij de segmentale brugconstructie wordt bijvoorbeeld gebruik gemaakt van geprefabriceerde segmenten van doorgaans 2,5 tot 3,5 meter lang, die worden geassembleerd en vervolgens nagespannen tot doorlopende liggers van 60 tot 120 meter. Elke naspankabel kan een voorspankracht van 300 tot 1.500 kips dragen afhankelijk van het aantal strengen en de geometrie.
Voorspanningsverliezen op lange termijn
Ingenieurs moeten rekening houden met voorspanningsverliezen bij het dimensioneren van strengen en het specificeren van de initiële vijzelbelasting. De belangrijkste bronnen van verliezen gedurende de levensduur van een voorgespannen element zijn:
- Elastisch verkorten — onmiddellijk verlies bij het loslaten van de streng, doorgaans 6 tot 8% van de initiële voorspanning voor voorgespannen elementen
- Kruip — tijdsafhankelijke vervorming onder aanhoudende belasting, verantwoordelijk voor 5 tot 12% van de effectieve voorspanning over een levensduur van 50 jaar
- Krimp — volumetrische reductie naarmate het beton droogt, wat 4 tot 8% extra verlies oplevert
- Stalen ontspanning — geleidelijk verlies van strengspanning bij constante spanning, ongeveer 2% voor strengen met lage relaxatie over een periode van 50 jaar
De totale langetermijnverliezen variëren doorgaans van 15 tot 25% van de initiële opvijzelkracht. Dit betekent dat een streng die is opgevijzeld tot 33.000 lbs moet worden ontworpen om een effectieve voorspanning van 25.000 tot 28.000 lbs te dragen gedurende de ontwerplevensduur - en het sectieontwerp moet rekening houden met de verminderde voorcompressie bij het berekenen van scheurmomenten en doorbuigingen.
Seismisch ontwerp van geprefabriceerde betonconstructies
Het gedrag van geprefabriceerde betonconstructies onder seismische belasting is intensief bestudeerd sinds de aardbeving in San Fernando in 1971 en de aardbeving in Northridge in 1994 zwakke punten aan het licht brachten in vroege geprefabriceerde parkeerconstructies. De technische gemeenschap reageerde met grote vooruitgang op het gebied van verbindingsontwerp, diafragmadetaillering en seismische testprogramma's - met name het PRESSS-onderzoeksprogramma (PREcast Seismic Structural Systems) dat liep van 1991 tot 2001.
Het PRESSS-programma heeft aangetoond dat goed gedetailleerde prefabsystemen de taaiheid van ter plaatse gestorte betonframes kunnen evenaren of zelfs overtreffen. Het in PRESSS ontwikkelde verbindingswandsysteem maakte gebruik van ongebonden naspanning door geprefabriceerde schuifwandpanelen egocentrisch gedrag — het gebouw schommelt op het scheidingsvlak tussen muur en fundering onder seismische belasting, maar keert terug naar het loodrecht wanneer de aardbeving stopt, met minimale restdrift. Een volledige geprefabriceerde structuur van vijf verdiepingen werd getest op 60% van de volledige schaal in het UC San Diego Structural Laboratory en vertoonde restafwijkingen van minder dan 0,1% na testen op aardbevingsbewegingen op ontwerpniveau.
De huidige ASCE 7- en ACI 318-bepalingen staan geprefabriceerde betonconstructies in seismische ontwerpcategorie D (hoog seismisch) toe, op voorwaarde dat verbindingen en membranen gedetailleerd zijn om te voldoen aan het ductiele geprefabriceerde speciale momentframe of geprefabriceerde speciale schuifwandsystemen. De belangrijkste vereisten zijn onder meer:
- Gegoten mofverbindingen moeten vóór gebruik in de bouw een treksterkte van 125% van de staafsterkte aantonen in trekproeven
- Geprefabriceerde membraanverbindingen moeten worden ontworpen met behulp van de Diaphragm Seismic Design Method (DSDM) met krachtversterkingsfactoren van 1,0 tot 1,5, afhankelijk van de membraanclassificatie
- Akkoord- en collectorverbindingen langs membraanranden voeren versterkte membraankrachten uit die vaak de maatvoering van prefab betonaccessoires bij paneel-paneelverbindingen bepalen
- Alle prefab betonaccessoires in het seismische krachtweerstandssysteem moeten ontworpen zijn voor de verwachte materiaalsterktes en de oversterktefactor omega-nul gespecificeerd in ASCE 7 Tabel 12.2-1
Veelvoorkomende fouten bij de specificatie van prefab betonaccessoires en hoe u deze kunt vermijden
Ervaren prefab-ingenieurs en aannemers identificeren consequent dezelfde categorieën fouten bij projecten die resulteren in veldproblemen, herstelkosten of vertragingen in de planning. De meeste daarvan zijn terug te voeren op de specificatie van accessoires en de coördinatiebeslissingen die tijdens het ontwerp zijn genomen – lang voordat er ooit beton werd gestort.
01
Accessoires specificeren zonder de betondekking te controleren
Een veel voorkomende fout is het specificeren van een hijsanker dat, op de vereiste inbeddingsdiepte, in conflict komt met de wapeningskooi of het naspankanaal. Er moet een minimale betondekking over elk prefab betonaccessoire worden gehandhaafd op het gespecificeerde minimum - doorgaans 1 inch voor gevormde oppervlakken bij binnenblootstelling en tot 2 inch in corrosieve of maritieme omgevingen. Controleer de afmetingen van accessoires aan de hand van de wapeningindeling in 3D BIM voordat u werktekeningen ter goedkeuring uitgeeft.
02
Gebruik van incompatibele hardware van verschillende leveranciers
Hijssystemen – anker plus hijskoppeling – zijn ontworpen als op elkaar afgestemde paren. Als u een koppeling van leverancier A gebruikt met een anker van leverancier B, vervalt het draagvermogen van beide componenten. Elke specificatie van prefab betonaccessoires zou moeten vereisen dat hijssystemen op elkaar afgestemde sets van één enkele fabrikant zijn , met belastingtestdocumentatie meegeleverd voor het projectrecord.
03
Het weglaten van corrosiebescherming in de projectspecificatie
Instortplaten en lasplaten gespecificeerd als gewoon A36-staal zullen snel corroderen bij elke blootgestelde of buitentoepassing. Thermisch verzinken volgens ASTM A123 zorgt voor een corrosielevensduur van 30 tot 50 jaar bij typische blootstelling buitenshuis. In spatwaterzones op zee specificeert u type 316 roestvrijstalen of met epoxy gecoate hardware met een gedocumenteerd kwaliteitsborgingsproces voor de continuïteit van de coating.
04
Het niet coördineren van nutshoezen met structurele elementen
Elektrische leidingen, leidingmoffen en mechanische doorvoeringen die zijn ingebed als prefab betonaccessoires moeten worden afgestemd met de constructeur voordat de werktekening wordt goedgekeurd. Een opening van 6 inch door het lijf van een voorgespannen dubbel T-stuk moet worden geanalyseerd op schuifvermindering; een ongecoördineerde penetratie die wordt ontdekt nadat de elementen zijn gegoten, vereist doorgaans dure externe verstevigingsbanden of vervanging van elementen.
05
Een erectiecontrole tijdens een droogloop overslaan
Bij complexe prefabconstructies – met name die met momentverbindingen waarvoor in het veld gelaste inbedplaten nodig zijn – worden door een proefcontrole van de lay-out van de accessoires aan het structurele model uitlijningsconflicten opgespoord voordat de montage begint. Het ontdekken van een verkeerde uitlijning van 1 inch tussen twee lasplaten op de grond kost minuten; het ontdekken ervan op 15 meter hoogte kost dagen en aanzienlijke herbewerkingskosten.
06
Bij het selecteren van ankers wordt geen rekening gehouden met de stripsterkte
Hijsankers moeten worden beoordeeld op basis van de betonsterkte op het moment van strippen – niet op basis van de ontwerpsterkte na 28 dagen. Als een element na 16 uur wordt gestript, kan de betonsterkte slechts 2.500 tot 3.000 psi bedragen. De ankercapaciteitstabellen moeten worden ingevoerd op basis van de werkelijke stripsterkte, en het betonuitbreekvermogen moet dienovereenkomstig worden verminderd. Veel defecten aan hijsankers treden juist op omdat de gespecificeerde ankercapaciteit was berekend op 5.000 psi, terwijl het element na 18 uur werd gestript met beton op slechts 2.200 psi.
Duurzaamheid in geprefabriceerde betonconstructies
Het duurzaamheidsprofiel van geprefabriceerde betonconstructies is de afgelopen twintig jaar aanzienlijk verbeterd, gedreven door zowel regeldruk als echte innovatie in materialen en productiemethoden.
Aanvullende cementgebonden materialen (SCM's)
Vliegas, slakkencement en silicadamp – gezamenlijk aanvullende cementgebonden materialen genoemd – kunnen 20 tot 50% van het portlandcement in geprefabriceerde betonmengsels vervangen zonder de sterkte of duurzaamheid in gevaar te brengen. Aangezien de cementproductie verantwoordelijk is voor ongeveer 8% van de mondiale CO₂-uitstoot, een prefabmengsel met 35% slakvervanging vermindert de aanwezige koolstof van het beton met ongeveer 25 tot 30% vergeleken met een basislijn van 100% portlandcement, terwijl ook de duurzaamheid op lange termijn wordt verbeterd door verminderde permeabiliteit.
Minder materiaalverspilling
De fabrieksproductie van geprefabriceerde elementen genereert betonafval van minder dan 2% van het totale batchvolume, vergeleken met 8 tot 12% afval bij typische ter plaatse gestorte projecten waar overbestelling en morsen veel voorkomen. Hergebruik van stalen bekistingen – één enkele geprefabriceerde bekisting kan tijdens zijn levensduur 300 tot 1.000 identieke elementen produceren – elimineert het houtafval dat gepaard gaat met ter plaatse gestorte bekistingssystemen.
Thermische massa en energieprestaties
Geprefabriceerde betonnen wandpanelen, met name geïsoleerde sandwichpanelen, zorgen voor een aanzienlijke thermische massa die dagelijkse temperatuurschommelingen in het interieur van gebouwen verzacht. Een 6-inch geïsoleerd prefab sandwichpaneel met een doorlopende 2-inch EPS-kern volstaat ongeveer R-13 in het midden van het paneel — concurrerend met een stalen steunwandconstructie — terwijl het ook de structurele en brandwerendheidsfuncties biedt die een steunmuur niet kan evenaren zonder aanvullende systemen.
Overwegingen bij het levenseinde
Prefab-betonelementen kunnen worden gedeconstrueerd in plaats van gesloopt wanneer constructies uiteindelijk worden ontmanteld, omdat de afzonderlijke bout- en lasverbindingen die worden gebruikt in prefab-frames - inclusief alle prefab-betonaccessoires die deze verbindingen vormen - kunnen worden losgemaakt of door vlammen kunnen worden gesneden. Herstelde prefabelementen zijn hergebruikt in secundaire constructies zoals keermuren, geluidsschermen en tijdelijke bouwfaciliteiten. Wanneer vermalen onvermijdelijk is, is gerecycleerd betonaggregaat afkomstig van prefab sloop schoon, consistent gesorteerd en geschikt voor wegfunderingen, drainageaggregaten en structurele opvulling.
Kwaliteitsborging voor geprefabriceerde betonconstructies en accessoires
De kwaliteitscontroleomgeving in een PCI-gecertificeerde prefabfabriek is aanzienlijk strenger dan wat op de meeste bouwplaatsen haalbaar is. Door te begrijpen wat er tijdens de QC van een fabriek gebeurt, kunnen eigenaren, ingenieurs en aannemers passende verwachtingen stellen over wat de fabriek wel en niet kan garanderen – en waar de veldkwaliteitscontrole de speling moet wegnemen.
Kwaliteitscontrole in de fabriek: wat er in elke fase wordt gecontroleerd
- Inkomende materialen — Cement, toeslagstoffen, hulpstoffen en prefab betonaccessoires vereisen allemaal een inkomende inspectie en evaluatie van de molencertificering. Hijsankers van elke batch worden vóór acceptatie doorgaans getest op 150% van de nominale werklast.
- Formulier instellen — Dimensionale verificatie van vormgeometrie en plaatsing van accessoires voordat beton wordt gemixt. Afwijkingen groter dan de PCI-tolerantietabelwaarden voor dat elementtype vereisen correctie voordat het storten plaatsvindt.
- Vers beton — Voor elke betonpartij worden de instorting, het luchtgehalte, het eenheidsgewicht en de temperatuur getest op het lospunt. Cilindermonsters worden gegoten voor druksterktetests van 1 dag, 7 dagen en 28 dagen.
- Afgewerkte elementen — Alle prefab betontoebehoren worden na het strippen geplaatst en gemeten. Gebreken in de oppervlakteafwerking worden gedocumenteerd, gerepareerd volgens een goedgekeurde reparatieprocedure en opnieuw geïnspecteerd voordat het element op de werf wordt vrijgegeven.
Inspectie door derden tijdens erectie
Veldinspectie van prefab-constructies richt zich op vier hoofdpunten: voorbereiding van lagerzittingen en plaatsing van lagerkussens, aanbrengen van grout en niet-krimpende grout in verbindingszakken, veldlassen bij inbedplaatverbindingen en installatie van voegafdichtingsmiddel. Lasinspectie ter plaatse vereist een CWI (Certified Welding Inspector) en visuele inspectie plus ultrasoon testen voor lassen met volledige penetratie in de primaire structurele verbindingen. De plaatsing van lagerblokken wordt vaak te weinig geïnspecteerd en te weinig gespecificeerd bij projecten met een laag bod; een verkeerd uitgelijnd of ontbrekend lagerkussen kan binnen enkele dagen na het aanbrengen van de belasting plaatselijke verbrijzeling van de betonnen rand veroorzaken.
