PREFAB BETONGIDS
Geprefabriceerde betonplaten met holle kern zijn in de fabriek gegoten vloer- en dakpanelen met doorlopende longitudinale holtes die door de diepte lopen, waardoor het paneelgewicht doorgaans wordt verminderd met 30 tot 50 procent vergeleken met massieve platen van dezelfde dikte met behoud van vergelijkbare buigsterkte. Deze panelen worden tijdens de productie voorgespannen met stalen strengen met hoge treksterkte, uitgehard onder gecontroleerde omstandigheden en klaar voor installatie verzonden, waardoor constructies een duidelijke overspanning kunnen bereiken. 6 tot 18 meter zonder tussensteunen. Voor bouwers die vloersystemen voor magazijnen, parkeerconstructies, woontorens of commerciële gebouwen evalueren, bieden kanaalplaten een combinatie van snelheid, structurele efficiëntie en kostenbeheersing die ter plaatse gestort beton zelden evenaart.
Wat maakt holle kernplaten anders dan massieve prefabpanelen
Het bepalende kenmerk van een kanaalplaat is de reeks cirkelvormige, ovale of druppelvormige holtes die zich over de volledige lengte van het paneel uitstrekken. Deze kernen worden gevormd tijdens extrusie of glijvormgieten met behulp van holle kernvormers die worden teruggetrokken terwijl het beton hard wordt, waardoor continue kanalen achterblijven. Een standaard 200 mm dik holle kernpaneel kan vijf tot zeven kernen bevatten, elk ongeveer 150 mm in diameter, waardoor een aanzienlijk volume beton wordt verwijderd dat anders extra gewicht zou toevoegen zonder noemenswaardig bij te dragen aan de buigcapaciteit.
Omdat de kernen in het neutrale asgebied van het paneel zijn geplaatst, waar beton het minst bijdraagt aan de buigweerstand, heeft het verwijderen van dit materiaal een minimale impact op de structurele prestaties. De voorgespannen strengen, meestal zevendradige strengen met een diameter van 9,5 mm tot 15,2 mm, worden in de onderste flenzen geplaatst waar de spankrachten het hoogst zijn tijdens servicebelasting. Deze combinatie van holle doorsnede en strategisch geplaatst voorspanstaal maakt het mogelijk dat kanaalplaten lange afstanden kunnen overbruggen terwijl ze minder materiaal gebruiken dan een gelijkwaardige massieve plaat.
| Plaatdikte | Holle kerngewicht | Massief plaatgewicht | Gewichtsreductie |
|---|---|---|---|
| 150 mm | 220kg/m² | 360kg/m² | 39 procent |
| 200 mm | 280kg/m² | 480kg/m² | 42 procent |
| 300 mm | 380kg/m² | 720kg/m² | 47 procent |
| 400 mm | 490kg/m² | 960kg/m² | 49 procent |
Productieproces van gietbed tot afgewerkt paneel
Kanaalplaten worden geproduceerd op lange gietbedden, vaak met een lengte van 100 tot 150 meter, met behulp van drooggietextrusie of natgietgieten. Bij extrusie beweegt een machine langs het bed en plaatst beton met een zeer lage inzinking rond de kernvormende buizen, terwijl het door trillingen en vijzelwerking wordt verdicht. Bij slipvormen wordt gebruik gemaakt van een iets natter mengsel en opblaasbare of stijve kernen die worden uitgetrokken naarmate de machine voortbeweegt. Beide methoden produceren doorlopende panelen die later met diamantzagen op de gewenste lengte worden gezaagd zodra het beton voldoende sterkte heeft bereikt.
Volgorde van voorspannen en spannen
Voordat het beton wordt geplaatst, worden voorgespannen strengen over de volledige lengte van het gietbed geregen en met behulp van hydraulische vijzels gespannen tot krachten die doorgaans variëren tussen 100 en 200 kilonewton per streng, afhankelijk van de strenggrootte en ontwerpvereisten. De strengen blijven onder spanning terwijl het beton wordt gegoten en uitgehard. Zodra het beton een lossterkte bereikt van ongeveer 28 tot 35 MPa Meestal binnen 12 tot 18 uur wanneer stoomuitharding wordt gebruikt, worden de strengen doorgesneden of losgelaten. Hierdoor wordt de spankracht overgebracht naar het beton, waardoor een interne drukspanning ontstaat die de trekspanningen die door bedrijfsbelastingen worden gegenereerd, tegengaat.
Uithardings- en snijbewerkingen
Stoomuithardingskamers of verwarmde afdekkingen versnellen de sterktetoename, zodat gietbedden dagelijks kunnen worden hergebruikt. Nadat de strengen zijn losgemaakt, worden de panelen op gespecificeerde lengtes en breedtes gesneden, waarbij in dit stadium inkepingen, gaten en afschuiningen worden toegevoegd, hetzij door zaagsnijden of door het invoegen van blockouts vóór het gieten. Kwaliteitscontroles op dit punt omvatten het meten van de camber, inspectie van de oppervlakteafwerking en verificatie van de afmetingen aan de hand van de projecttekeningen voordat de panelen naar de opslagplaats worden verplaatst om te worden geladen.
Referentiegegevens overspanning en draagvermogen
De overspanningscapaciteit is de belangrijkste selectiefactor voor kanaalplaten en hangt af van de plaatdiepte, het strengenpatroon, de betonsterkte en de toegepaste belasting. De volgende cijfers vertegenwoordigen algemeen gepubliceerde capaciteiten voor standaard holle kernsecties die worden gebruikt in vloertoepassingen met op elkaar geplaatste belastingen in het bereik dat typisch is voor kantoor- en woonbewoning.
| Plaatdiepte | Aantal strengen | Maximale spanwijdte | Typisch gebruik |
|---|---|---|---|
| 150 mm | 4 strengen | 6,5 meter | Woonvloeren |
| 200 mm | 6 strengen | 8,8 m | Kantoorvloeren |
| 250 mm | 8 strengen | 11,2 meter | Winkel- en parkeerdekken |
| 320 mm | 10 strengen | 14,6 meter | Daken van magazijnen met grote overspanningen |
| 400 mm | 12 strengen | 18,0 m | Industriële structuren |
Deze cijfers moeten worden beschouwd als startreferentiepunten, aangezien de werkelijke overspanningswaarden afhangen van de specifieke sectiegeometrie van de fabrikant, de gebruikte betondruksterkte (doorgaans 40 tot 50 MPa voor de productie van holle kernen) en de doorbuigingslimieten die vereist zijn voor de toepassing. Veel fabrikanten publiceren gedetailleerde belastingspantabellen die afzonderlijk rekening houden met combinaties van zowel gesuperponeerde eigen lasten als actieve belastingscombinaties, en structurele ontwerpers verifiëren doorgaans de doorbuiging onder bruikbaarheidsomstandigheden naast het controleren van de ultieme momentcapaciteit.
Installatievolgorde op locatie
Holle kernpanelen komen al uitgehard en klaar voor plaatsing ter plaatse aan. Dit is een van de belangrijkste redenen waarom projecten dit systeem verkiezen boven ter plaatse ingegoten alternatieven. Een typische erectieploeg kan er tussen plaatsen 300 en 500 vierkante meter vloerbedekking per dag, afhankelijk van kraancapaciteit, paneelgrootte en toegangsomstandigheden ter plaatse.
- Controleer of de lageroppervlakken waterpas zijn en zich op de juiste hoogte bevinden, en indien nodig opvulstukken aanbrengen om een consistente paneellagering te behouden
- Til de panelen op met behulp van hijslussen of hijsapparaten voor strengen die in de paneeluiteinden zijn gegoten, waarbij u de juiste hijshoeken behoudt
- Plaats panelen op lagerstrips, meestal neopreen of soortgelijke elastomere kussens, met een consistente lagerlengte aan elk uiteinde
- Lijn de paneelranden uit en pas de afstand aan voordat u de longitudinale spiebanen tussen aangrenzende panelen grit
- Plaats waar nodig wapening in de spiebanen en giet grout om aangrenzende panelen tot een doorlopend membraan te verlijmen
- Installeer een structurele toplaag indien gespecificeerd, meestal 50 tot 75 mm gewapend beton om het oppervlak waterpas te maken en de membraanwerking te verbeteren
- Volledige verbindingen aan omtrekbalken en schuifwanden volgens de constructietekeningen van het project
De lagerlengte is een cruciaal detail dat vaak wordt onderschat. De meeste codes vereisen een minimale lagerlengte van 75 mm voor holle kernplaten op stalen of betonnen steunen, hoewel veel ontwerpers 100 mm of meer specificeren voor extra veiligheidsmarge en tolerantie-accommodatie. Onvoldoende lagering kan leiden tot plaatselijk scheuren of afbrokkelen aan de paneeluiteinden, vooral wanneer panelen na installatie last hebben van cambergroei of thermische beweging.

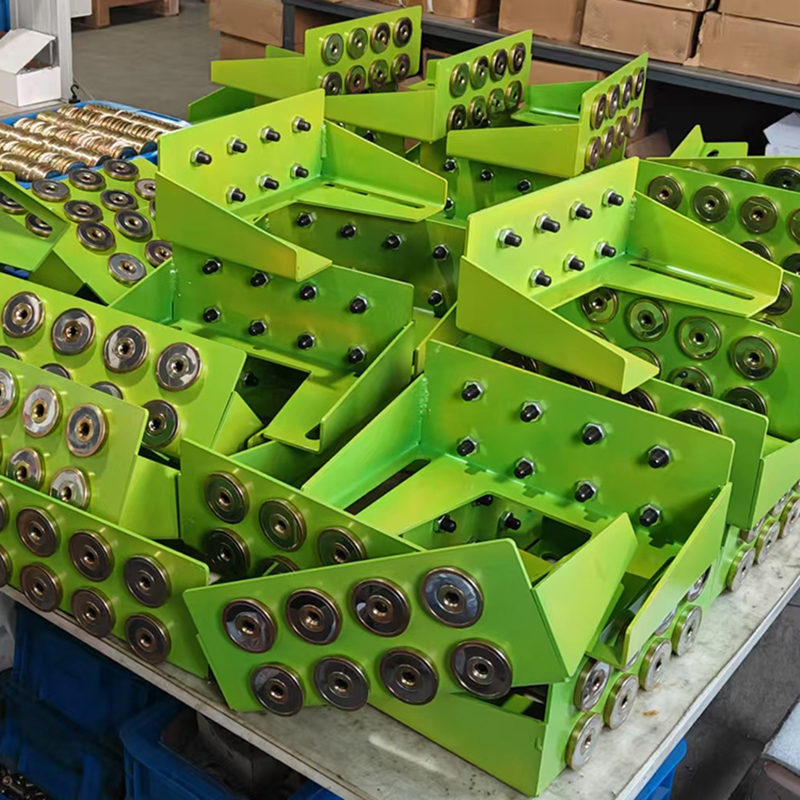

Accessoires voor prefab beton Gebruikt met holle kernsystemen
Een kanaalvloersysteem bestaat zelden alleen maar uit platen en voegmortel. Een volledige installatie is afhankelijk van een reeks prefab betonaccessoires die verbindingen, weerbestendigheid, ondersteuning en afwerkingsdetails verzorgen. Het selecteren van de juiste accessoires heeft een directe impact op zowel de snelheid van de installatie als de prestaties op lange termijn van de vloer- of dakmontage.
Lagerblokken en steunstrips
Lagerblokken zitten tussen de onderkant van de kanaalplaat en de steunbalk, muur of rand. Deze elastomere strips, meestal gemaakt van neopreen, verdelen de reactiebelasting gelijkmatig en zijn geschikt voor kleine rotaties en bewegingen zonder puntbelastingen over te brengen op het beton. Standaarddiktes variëren van 3 mm tot 10 mm, waarbij de hardheidsclassificaties worden geselecteerd op basis van de verwachte lagerspanning.
Hef- en montagehardware

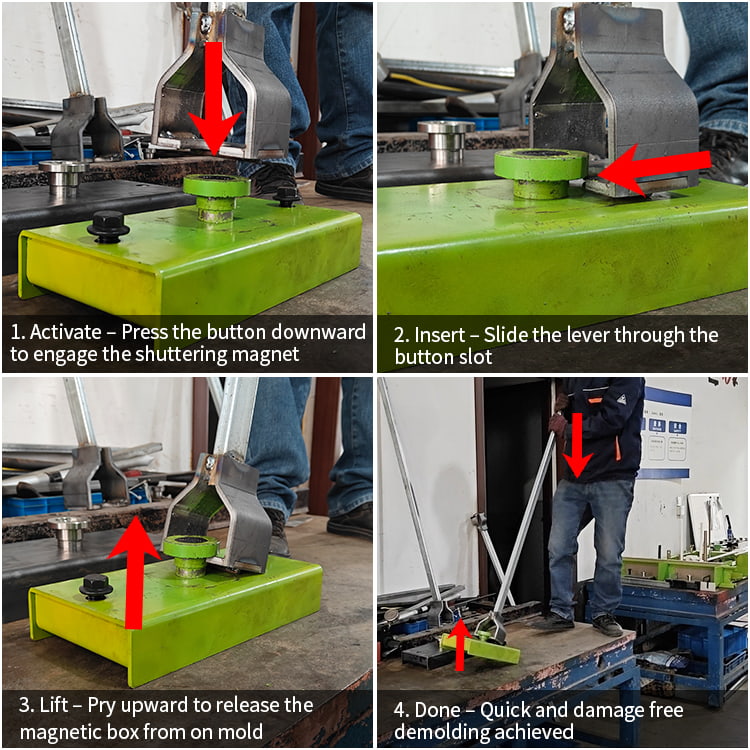

Hijslussen, strenglifters en verzonken hijsankers worden tijdens de productie in panelen gegoten om een veilige bediening van de kraan mogelijk te maken. Na installatie worden verzonken ankerzakken doorgaans gevuld met krimpvrije mortel om een vlak oppervlak te behouden. Randbekistingen en eindkappen worden tijdens de productie ook gebruikt om de holle kernen aan de paneeluiteinden af te sluiten, waardoor wordt voorkomen dat beton of grout in de holtes terechtkomt tijdens het plaatsen van de toplaag.
Voegvullers en voegmaterialen
Spiebaanvoeg, meestal een krimpvrij cement- of polymeergemodificeerd mengsel, vult de longitudinale voegen tussen panelen en is essentieel voor de verdeling van de belasting over aangrenzende eenheden. Steunstaven en afdichtingsmiddelen worden gebruikt bij omtrekvoegen en dilatatievoegen om de weerbestendigheid te behouden en tegelijkertijd thermische beweging mogelijk te maken. Voor daktoepassingen zijn extra gootaccessoires en afwateringscomponenten geïntegreerd aan paneelranden en doorvoeringen.
| Accessoire | Functie | Typisch materiaal |
|---|---|---|
| Lagerblokken | Verdeel reactiebelastingen op steunen | Neopreen elastomeer |
| Eindkappen | Dicht holle kernen af aan paneeluiteinden | Kunststof of prefab beton |
| Spiebaanvoeg | Verlijm aangrenzende panelen voor belastingoverdracht | Krimpvrije cementmix |
| Ankers hijsen | Maak kraanhantering tijdens montage mogelijk | Hoogwaardig staal |
| Voegafdichtmiddel | Weerbestendige omtrek- en dilatatievoegen | Polyurethaan of siliconen |
Kostenoverwegingen en projecteconomie
Kanaalplaten bieden over het algemeen lagere installatiekosten dan ter plaatse gestorte betonvloeren voor overspanningen van meer dan 6 meter, grotendeels als gevolg van minder bekisting, schoren en arbeidsvereisten ter plaatse. De materiaalkosten per vierkante meter voor holle kernpanelen zijn vaak hoog 15 tot 25 procent lager dan een gelijkwaardige ter plaatse gestorte plaat als rekening wordt gehouden met de gecombineerde kosten van beton, bekisting, wapening en het uitgebreide bouwschema dat ter plaatse gestorte systemen vereisen.
Transportkosten worden een betekenisvolle factor voor kanaalplaten vanwege hun lengte en gewicht, waarbij de meeste projecten de economische transportafstand beperken tot ongeveer 150 tot 250 kilometer vanaf de productie-installatie voordat de transportkosten de materiaalbesparingen eroderen. Projecten in de buurt van een prefabfabriek profiteren het meest van dit systeem, terwijl afgelegen locaties mogelijk de holle kern moeten afwegen tegen lokaal beschikbare alternatieven zoals houten balken of stalen terrasplanken met een betonnen bovenlaag.
Plan impact
Omdat holle kernpanelen uitgehard en klaar om te laden aankomen, kunnen vloeren vaak binnen enkele uren na plaatsing worden betreden, waardoor vakmensen vrijwel onmiddellijk op het onderliggende niveau kunnen beginnen met werken. Dit gecomprimeerde schema wordt vaak genoemd als de belangrijkste drijfveer voor het kiezen van holle kern boven ter plaatse gestorte systemen bij gebouwen met meerdere verdiepingen, waarbij elke bespaarde vloercyclus zich direct vertaalt in een kortere totale projectduur en lagere financieringskosten tijdens de bouw.
Veel voorkomende toepassingen voor alle gebouwtypen
Kanaalplaten worden gebruikt in een breed scala aan gebouwtypen, omdat het systeem zich goed aanpast aan repetitieve vloerplaten en gestandaardiseerde baaiafmetingen. In de onderstaande tabel wordt samengevat waar dit systeem het vaakst wordt gespecificeerd en waarom.
| Gebouwtype | Gemeenschappelijke plaatdiepte | Belangrijkste voordeel |
|---|---|---|
| Residentiële appartementen | 150-200 mm | Akoestische massa en snelle omloopsnelheid |
| Kantoorgebouwen | 200-250 mm | Lange vrije overspanningen voor open plattegronden |
| Parkeerstructuren | 250-320 mm | Duurzaamheid en minimaal onderhoud |
| Magazijnen en logistieke centra | 300-400 mm | Brede vakken voor stellingen en apparatuur |
| Koude opslagfaciliteiten | 250-320 mm | Kernen kunnen worden gebruikt voor stralingsverwarmings- of koelleidingen |
Eén toepassing die de moeite waard is om te benadrukken is het gebruik van de holle kernen zelf als servicekanalen. Bij sommige projecten worden elektrische leidingen, laagspanningsbekabeling of zelfs kleine leidingen voor stralingssystemen door de kernen geleid voordat de eindverbindingen worden afgegoten, waardoor wat anders verspilde lege ruimte zou worden verloren, wordt omgezet in bruikbare gebouwinfrastructuur. Deze aanpak vereist een zorgvuldige coördinatie tijdens de ontwerpfase, aangezien de kerntoegangspunten moeten worden gepland voordat de panelen worden gegoten.
Brandwerendheid en thermische prestaties
De natuurlijke brandwerendheid van beton is een van de inherente voordelen van kanaalplaten, waarbij typische panelen van 200 mm een brandwerendheidsgraad behalen van 2 uur of meer zonder extra brandwering, afhankelijk van de betondekking van de voorspanstrengen en de specifieke toegepaste testnorm. Dit maakt holle kernsystemen bijzonder aantrekkelijk voor het scheiden van woningen in gebouwen met gemengd gebruik of voor het bieden van compartimentering in parkeergarages onder bewoonde ruimtes.
Thermisch gezien bieden de holle kernen een mate van isolatie vergeleken met massieve platen van gelijke dikte, aangezien opgesloten lucht in de holtes een lagere thermische geleidbaarheid heeft dan beton. Kanaalplaten alleen voldoen echter zelden aan de moderne isolatie-eisen voor buitendak- of muurtoepassingen, dus worden ze doorgaans gecombineerd met stijve isolatieplaten, geïsoleerde bovenlagen of geïsoleerde paneelsystemen wanneer ze worden gebruikt in de gebouwschil in plaats van in vloertoepassingen binnenshuis.
Kwaliteitscontroles voordat geleverde panelen worden geaccepteerd
Door inspecties op de bouwplaats te ontvangen, kunnen problemen worden opgespoord voordat de panelen worden geïnstalleerd, terwijl correcties veel eenvoudiger en goedkoper zijn. Belangrijke items die bij aankomst moeten worden gecontroleerd, zijn onder meer de algemene paneelafmetingen aan de hand van de werkplaatstekeningen, de welving binnen de toegestane tolerantie (doorgaans beperkt tot ongeveer 1 mm per meter overspanning voor de meeste toepassingen), de toestand van het oppervlak zonder noemenswaardige scheuren of honingraten, en de bevestiging dat hijspunten, blockouts en ingebedde platen voldoen aan de projectvereisten.
Camber en differentiële camber
Camber, de lichte opwaartse buiging die het gevolg is van voorspanning, is normaal en te verwachten bij holle kernpanelen. Wat voor de installatie belangrijker is, is de differentiële camber tussen aangrenzende panelen, omdat grote verschillen getrapte oppervlakken kunnen creëren die moeilijk waterpas te maken zijn met alleen een toplaag. Fabrikanten streven er doorgaans naar om de differentiële camber tussen aangrenzende panelen binnenin te houden 10 tot 15 mm voor panelen van vergelijkbare lengte en laadgeschiedenis.
Documentatie en traceerbaarheid
Elk paneel is doorgaans voorzien van identificatiemarkeringen die de productiedatum, het mengselontwerp en de positie in het gebouw aangeven, wat overeen moet komen met de montagetekeningen. Het handhaven van deze traceerbaarheid vereenvoudigt het oplossen van problemen als er prestatievragen rijzen na de installatie en ondersteunt nauwkeurige as-built records voor facility management.
