Afgeschuind randbeton: technieken, gereedschappen en magnetische afschuiningsstrips

Wat is afgeschuind randbeton en waarom het ertoe doet

Afgeschuind randbeton verwijst naar betonnen elementen - muren, kolommen, platen, balken en geprefabriceerde panelen - waarbij de scherpe hoek van 90 graden is vervangen door een schuin of afgeschuind vlak, meestal gesneden op 45 graden. Het resultaat is een schoon diagonaal oppervlak dat langs de lengte van de rand loopt. Dit is niet puur cosmetisch. Een afgeschuinde rand vermindert de spanningsconcentratie op hoeken tot 30% in vergelijking met vierkante randen , wat betekent dat er minder spanen, scheuren en afgebroken hoeken optreden gedurende de levensduur van de constructie.

Naast structurele prestaties vervullen afgeschuinde randen een cruciale veiligheidsfunctie. Blootgestelde vierkante betonnen hoeken zijn berucht vanwege het veroorzaken van snijwonden en schaafwonden – een reëel gevaar in magazijnen, parkeergarages, openbare gebouwen en infrastructuurprojecten. Een afgeschuinde hoek stompt dat risico onmiddellijk af. Bij architectonisch werk creëert de schuine onthulling ook schaduwlijnen die visuele diepte en verfijning toevoegen aan een verder vlak oppervlak.

De meest voorkomende afschuiningsgrootte in de algemene constructie is a 20 mm × 20 mm (¾ inch) schuine kant van 45 graden , hoewel bij architecturale projecten vaak 10 mm, 15 mm, 25 mm of aangepaste profielen worden gebruikt. Fabrikanten van prefab beton specificeren vaak diepere afschuiningen – 30 mm of 40 mm – om een ​​sterkere visuele articulatie tussen panelen te creëren.

Hoe afgeschuinde randen in beton worden gevormd

Er zijn twee fundamentele benaderingen voor het maken van een afgeschuinde rand op beton: het vormen van de afschuining vóór het storten met behulp van afschuiningsstrips die in de bekisting worden geplaatst, of het snijden en slijpen van de afschuining nadat het beton is uitgehard. Voorgietvormen is veruit de meest gebruikelijke en kosteneffectieve methode in de professionele bouw.

Afschuiningsstroken vooraf gieten

Afschuiningsstrips - ook wel afschuiningsinzetstukken of randinzetstukken genoemd - zijn stukken materiaal met een driehoekig profiel die op hoeken in de bekisting worden bevestigd voordat het beton wordt gestort. Wanneer de vormen worden verwijderd, trekt de strook weg en ontstaat er een perfect afgeschuinde rand. Deze methode vereist geen secundaire bewerkingen en voegt minimale tijd toe aan het vormingsproces.

De drie meest voorkomende materialen voor afschuiningsstrips zijn schuim (polyurethaan of polyethyleen), PVC/plastic en rubber. Elk heeft zijn eigen prestatieprofiel. Schuimstrips zijn goedkoop en flexibel, maar zijn gevoelig voor scheuren tijdens het verwijderen van de bekisting, waardoor er fragmenten aan het betonoppervlak blijven kleven die met de hand moeten worden verwijderd - een tijdrovend proces voor het corrigeren van defecten. PVC-strips zijn duurzamer, maar vereisen mechanische bevestiging met spijkers, schroeven of lijm, wat extra arbeid kost en bevestigingsgaten in het bekistingsvlak achterlaat.

Snijden en slijpen na het gieten

Wanneer een afschuining nodig is op uitgehard beton dat niet is gevormd met een afschuiningsstrook, gebruiken aannemers haakse slijpers uitgerust met diamantslijpschijven of betonfrezen met afschuinfrezen. Deze aanpak is aanzienlijk duurder: de kosten van apparatuur, arbeidstijd en stofbeheer tellen allemaal op. EEN Een 15 meter lange reeks afgeschuinde randen die tijdens het gieten wordt gevormd, kost ongeveer 60-70% minder dan de equivalente rand die wordt geproduceerd door slijpen na het uitharden . Methoden na het storten zijn doorgaans gereserveerd voor renovatiewerkzaamheden of het corrigeren van vormfouten.

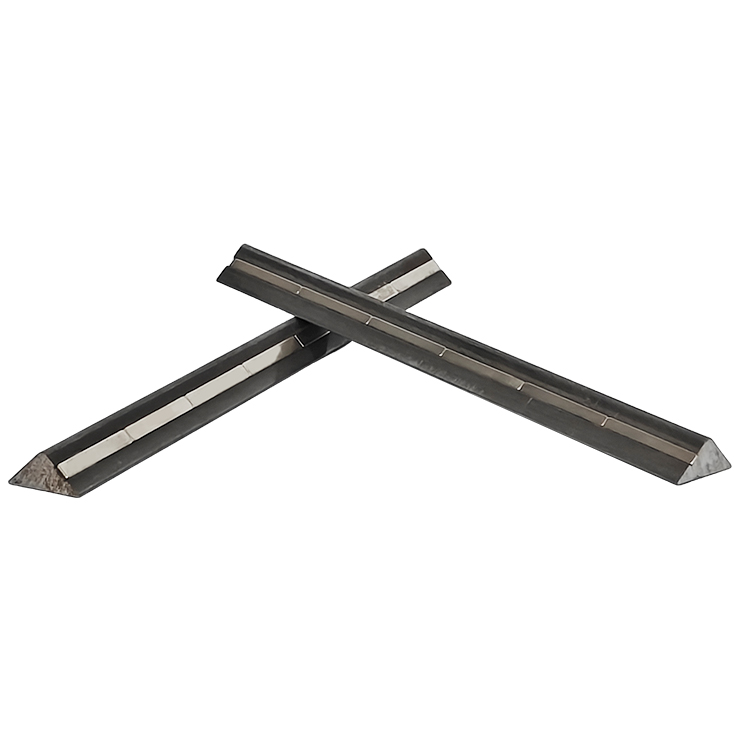

Magnetische afschuining Strips: de professionele standaard voor stalen bekistingen

Bij de productie van prefab beton en bij het ter plaatse werken met stalen bekistingen zijn magnetische afschuiningsstrips de dominante bevestigingsoplossing geworden. Een magnetische afschuiningsstrip is een driehoekig afschuiningsinzetstuk met een doorlopende ferriet- of neodymiummagneet ingebed langs de basis. De magneet houdt de strip stevig tegen het stalen bekistingsvlak, zonder schroeven, spijkers, clips of lijm. Positioneren duurt seconden. Herpositionering gaat even snel.

Magnetische afschuiningsstrips zijn herbruikbaar gedurende honderden gietcycli , waardoor hun hogere eenheidskosten niet relevant zijn wanneer ze worden berekend op basis van gebruik. Een hoogwaardige magnetische afschuiningsstrip van PVC of rubber kost drie tot vijf keer meer dan een schuimstrip voor eenmalig gebruik, maar als hij 300 gietbeurten overleeft – een redelijk cijfer voor een goed onderhouden strip – zijn de kosten per gietbeurt een fractie van het wegwerpalternatief.

Hoe magnetische afschuiningsstrips werken

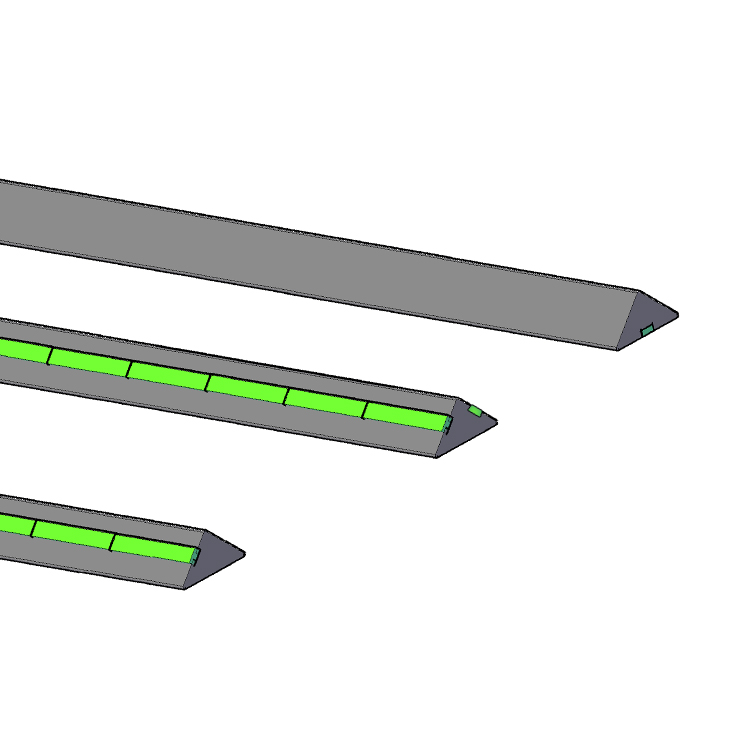

Het lichaam van een magnetische afschuiningsstrip is doorgaans gemaakt van hard PVC, flexibel rubber of een combinatie van beide. Het driehoekige profiel bevindt zich in de hoek van de stalen bekisting en het vlakke basisvlak maakt contact met het stalen oppervlak. Ingebedde magneten – meestal op een onderlinge afstand van 50 mm tot 150 mm langs de strook geplaatst – genereren een houdkracht die bestand is tegen zowel zijdelingse verplaatsing tijdens betontrillingen als verticale beweging tijdens het storten. De meeste fabrikanten produceren strips in standaardlengtes van 1000 mm, 1500 mm en 2000 mm , met verbindingen die tegen elkaar aan zitten voor langere runs.

De magneetspecificatie is van belang. Ferrietmagneten zijn kosteneffectief en werken goed in standaard productieomgevingen. Neodymiummagneten (zeldzame aardmetalen) zorgen voor een aanzienlijk sterkere grip – belangrijk wanneer de afschuiningsstrip op verticale of bovenliggende bekistingsvlakken wordt geplaatst, of wanneer beton wordt geplaatst met hoogenergetische interne trilmotoren die een aanzienlijke zijdelingse druk op bekistingsinzetstukken creëren.

Oppervlakteafwerkingskwaliteit

Een van de duidelijkste voordelen van magnetische afschuiningsstrips ten opzichte van schuimequivalenten is de kwaliteit van de oppervlakteafwerking. Schuim absorbeert vocht en kan een ruwe, poreuze textuur achterlaten op het afgeschuinde oppervlak. Magnetische strips van PVC en rubber zorgen voor een dichte, gladde afwerking op de afschuining die overeenkomt met of beter is dan de afwerkingskwaliteit van het aangrenzende gevormde oppervlak. Voor architectonisch beton – waar oppervlaktefouten onaanvaardbaar zijn – is dit onderscheid doorslaggevend.

Afschuiningsstriptypes vergelijken: een praktisch overzicht

Het kiezen van de juiste afschuiningsstrook hangt af van het bekistingstype, de projectschaal, de vereiste hergebruikscycli en de afwerkingsspecificatie. De onderstaande tabel vat de belangrijkste afwegingen samen.

Standaardafschuiningsmaten en wanneer deze te gebruiken

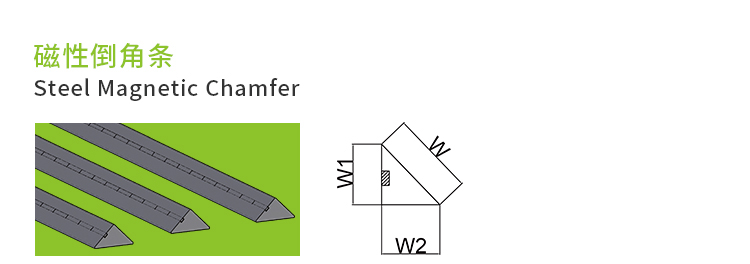

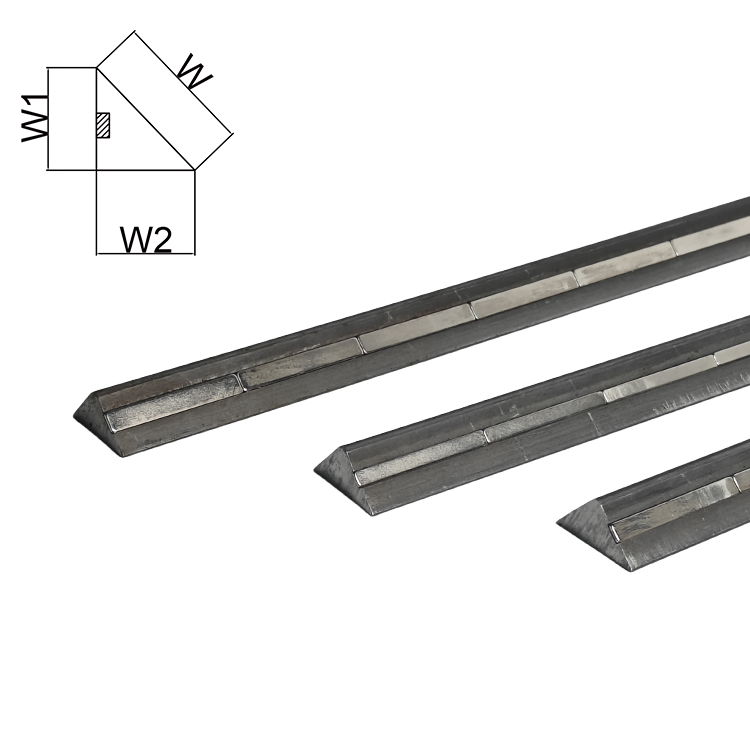

De afschuiningsafmetingen worden gespecificeerd als de beenlengte van de rechthoekige driehoeksdoorsnede. Een "afschuining van 20 mm" betekent dat beide benen van de driehoek 20 mm zijn, waardoor een diagonaal vlak van 28 mm ontstaat onder een hoek van 45 graden. Hier ziet u hoe de grootteselectie doorgaans wordt toegewezen aan het toepassingstype:

• 10 mm × 10 mm: Lichte residentiële werkzaamheden, binnenhoeken van muren en kolommen waar een minimale openbaring gewenst is. Vaak gebruikt in de woningbouw om het risico op chippen te verminderen zonder een duidelijke visuele afschuining.
• 15 mm × 15 mm: Algemene commerciële bouwnorm voor kolommen, balken en muurranden in kantoor- en winkelprojecten. Brengt zichtbaarheid en bruikbaarheid in evenwicht.
• 20 mm × 20 mm: De meest gebruikte maat in civiel en constructief beton. Toegepast op brughoofden, keermuren, industriële vloeren en prefab elementen. De Een afschuining van 20 mm is de standaard gespecificeerde maat in de meeste nationale betoncodes wanneer er geen specifieke maat is opgegeven.
• 25 mm × 25 mm: Infrastructuurwerkzaamheden, waaronder tunnels, onderdoorgangen en zware civiele werkzaamheden waarbij randen onderhevig zijn aan impactbelasting door voertuigen of machines.
• 30 mm × 30 mm en groter: Architecturale geprefabriceerde gevels, zichtbare aggregaatpanelen en kenmerkende structurele elementen waarbij de schaduwlijn een opzettelijk ontwerpkenmerk is. Wordt ook gebruikt in agressieve omgevingen (zeevaart, chemische blootstelling) waar een grotere afschuining de hoek weghaalt van de zone met maximale slijtage.

Er bestaan ​​ook niet-standaardprofielen. Sommige prefabfabrikanten gebruiken een afschuining met een verhouding van 1:2 of 1:3 (een ondiepe afschuining in plaats van 45 graden) om een ​​ander schaduwlijneffect te creëren. Magnetische afschuiningsstrips zijn in deze maatwerkprofielen verkrijgbaar bij gespecialiseerde bekistingsleveranciers, waarbij levertijden en minimale bestelhoeveelheden van toepassing zijn.

Afschuiningsstrips correct installeren: veelgemaakte fouten en hoe u deze kunt vermijden

Onjuiste installatie van afschuiningsstrips is een van de belangrijkste oorzaken van randdefecten in gevormd beton. De resulterende reparaties – slijpen, patchen, epoxy vullen – kosten veel meer tijd en materiaal dan het in de eerste plaats goed installeren. Hieronder volgen de meest voorkomende fouten die op de site voorkomen.

Opening tussen strip en vormvlak

Zelfs een opening van 1 à 2 mm tussen de basis van de afschuiningsstrook en het bekistingsvlak zorgt ervoor dat cementpasta eronder kan uitlopen tijdens trillingen. Het resultaat is een vin van verharde pasta langs de rand van de afschuining die moet worden weggesneden, waardoor het verse beton daarbij wordt beschadigd. Bij magnetische afschuiningsstrips wordt deze opening doorgaans veroorzaakt door een magneet die zijn houdkracht heeft verloren of door vuil tussen de strip en de stalen vorm. Reinig het bekistingsvlak met een staalborstel voordat u de strips plaatst, en controleer of elke sectie stevig tegen het staal klikt, zonder te schommelen.

Verkeerd uitgelijnde verbindingen tussen stripsecties

Waar twee afgeschuinde stripsecties elkaar van begin tot eind raken, creëert elke verschuiving – zelfs 0,5 mm – een zichtbare stap in de afgewerkte afgeschuinde rand. Bij magnetische afschuiningsstrips is het eenvoudig om de uiteinden tegen elkaar te plaatsen, omdat de magneten op hun plaats blijven zonder drift. Bij genagelde PVC-strips vereist de uitlijning van de verbindingen meer zorg. Gebruik een richtliniaal bij het positioneren van secties en breng vóór het gieten een klein stukje tape aan over de voeg om infiltratie van de pasta te voorkomen.

Onvoldoende lossingsmiddel

Afschuiningsstrips – met name PVC- en rubbersoorten – moeten vóór elke gietbeurt worden ingesmeerd met vormolie. Als u deze stap overslaat, hecht de strip zich aan het betonoppervlak en scheurt tijdens het strippen stukken van het afschuiningsvlak weg. Breng een dunne, gelijkmatige laag lossingsmiddel aan op het vlak van de afschuiningsstrip met behulp van een kwast of roller, niet met een spuitpistool — bij het aanbrengen van een spray wordt de interne hoek vaak gemist en ontstaan plassen op horizontale oppervlakken die oneffenheden in het oppervlak veroorzaken.

Stripverplaatsing tijdens trillingen

Interne betonvibratoren creëren een aanzienlijke zijdelingse druk op alles in de bekisting. Schuimstrips die alleen door lijm worden vastgehouden, kunnen tijdens trillingen enkele millimeters migreren, waardoor een golvende of verkeerd uitgelijnde afschuining ontstaat. Magnetische afschuiningsstrips bieden effectief weerstand tegen deze verplaatsing wanneer de houdkracht van de magneet is afgestemd op de vormoriëntatie en het trilvermogen. Voor hoogfrequente trillingen (boven 12.000 tpm) verdienen neodymium-magneetstrips de voorkeur boven ferriet-magneetstrips, die mogelijk niet voldoende houdkracht bieden op verticale vlakken.

Toepassingen in de productie van prefab beton

Bij de productie van prefab beton worden magnetische afschuiningsstrips het meest gebruikt. Prefab-faciliteiten maken doorgaans gebruik van stalen pallet- of tafelvormen die meerdere keren per dag opnieuw worden geconfigureerd. In deze omgeving vertaalt de snelheid en het gemak van het herpositioneren van magnetische afschuiningsstrips zich rechtstreeks in de productiedoorvoer. Een ploeg die voorheen 20 minuten besteedde aan het spijkeren van schuimafschuiningsstrips per mal, kan magnetische afschuiningsstrips voor dezelfde mal in minder dan 5 minuten plaatsen en positioneren.

Geprefabriceerde elementen die routinematig afgeschuinde randen bevatten, zijn onder meer:

• Kolommen en kolomvoeten voor constructies met meerdere verdiepingen
• Wandpanelen voor residentiële, commerciële en industriële gebouwen
• Trapbomen en individuele traptreden
• Brugliggers (I-liggers, U-liggers, kokerliggers)
• Tunnelvoeringsegmenten waar afgeschuinde randen de montage van de ringen en de plaatsing van de pakking vergemakkelijken
• Keermuurblokken en geluidsschermpanelen
• Architecturale bekledingspanelen waarbij de schaduwlijn een designelement is

Specifiek bij de productie van tunnelsegmenten dienen afgeschuinde randen een structureel doel dat verder gaat dan esthetiek. Door de afschuining ontstaat een verzonken groef wanneer twee segmenten naast elkaar worden geplaatst, en deze groef kan worden gevuld met kit of grout om een ​​secundaire waterafdichting te creëren. De meeste tunnelsegmentspecificaties vereisen een afschuining van minimaal 20 mm x 20 mm op alle langs- en omtrekverbindingen om precies deze reden.

Afgeschuinde randen en duurzaamheid van beton

Het duurzaamheidsargument voor afgeschuinde randen wordt goed ondersteund door praktische observatie en materiaalkunde. Scherpe betonnen hoeken van 90 graden zijn inherent kwetsbaar omdat het beton aan de top van de hoek slechts op twee vlakken wordt ondersteund in plaats van op drie. Wanneer deze wordt blootgesteld aan stoten, thermische cycli of corrosie van wapening, heeft deze slecht ondersteunde hoek de neiging om als eerste te barsten.

Thermisch fietsen is bijzonder agressief in blootgestelde hoeken. Beton zet uit en trekt samen bij temperatuurverandering. De hoek is het punt waar twee oppervlakken elkaar ontmoeten bij maximale belichtingshoek, waardoor bidirectionele thermische spanning ontstaat. Bij jarenlange blootstelling aan de buitenlucht veroorzaakt deze cyclische spanning microscheurtjes die overgaan in zichtbare afbladdering. Uit onderzoek naar kolommen van parkeerstructuren blijkt dat afgeschuinde randen de incidentie van afbrokkelende hoeken met 40-60% verminderen over een gebruiksperiode van 20 jaar vergeleken met gelijkwaardige kolommen met scherpe randen in dezelfde omgeving.

Bij gewapend beton is de dekkingsdiepte bij een scherpe hoek geometrisch kleiner dan de nominale dekking loodrecht op een vlak vlak gemeten. Een dekking van 30 mm op een vlakke muur kan effectief worden teruggebracht tot 21 mm bij een vierkante hoek, gemeten vanaf de dichtstbijzijnde wapening. Door de hoek af te schuinen, wordt het blootgestelde oppervlak fysiek weg van de wapening verplaatst, waardoor de effectieve dekking wordt hersteld. Dit is de reden waarom veel op duurzaamheid gerichte betoncodes – waaronder BS EN 13670 in Europa – expliciet afgeschuinde randen vereisen op constructief beton in blootstellingsklassen XC3, XC4, XD2 en hoger.

Selecteer de juiste magnetische afschuinstrip voor uw project

Niet alle magnetische afschuiningsstrips presteren even goed. De volgende factoren moeten als leidraad dienen voor specificatie- en aankoopbeslissingen voor prefab- en in-situ stalen bekistingstoepassingen.

Magneettype en houdkracht

Voor horizontaal gieten (de strip ligt op een platte stalen tafel) zijn ferrietmagneten met een houdkracht van 10–15 N per magneet doorgaans voldoende. Voor verticale bekistingsvlakken of voor bekistingen die worden gebruikt met trillingen met hoge energie, specificeert u neodymium magnetische afschuiningsstrips met houdkrachten van 25–50 N per magneet. Sommige fabrikanten publiceren gegevens over de trekkracht per meter strip – een nuttige vergelijkende maatstaf. Zoek naar minimaal 150 N per meter strip voor verticale fronttoepassingen .

Lichaamsmateriaal: PVC versus rubber

Magnetische afschuiningsstrips van PVC zijn harder en vormvaster, waardoor ze geschikt zijn voor toepassingen die een zeer nauwkeurige randgeometrie vereisen, bijvoorbeeld architectonische prefab. Rubberen magnetische afschuiningsstrips zijn flexibeler, waardoor ze lichte rondingen of niet-vlakke vormoppervlakken kunnen volgen zonder gaten achter te laten. Rubber heeft ook de neiging om tijdens het strippen schoner los te komen van het betonoppervlak, waardoor het risico op oppervlakteschade wordt verminderd. Voor de productie van grote volumes bieden rubberen magnetische afschuiningsstrips vaak een langere levensduur van de strip, omdat hun flexibiliteit de spanning op het magneetlichaam-grensvlak tijdens het verwijderen van de vorm vermindert.

Temperatuurbestendigheid

Prefabfabrieken maken vaak gebruik van stoomuitharding om de sterktewinst te versnellen. De sterkte van de standaard ferrietmagneet wordt niet significant beïnvloed door stoomuithardingstemperaturen (doorgaans 50–70 °C). Echter, neodymiummagneten beginnen hun permanente magnetisatie te verliezen boven ongeveer 80°C , wat betekent dat ze niet geschikt zijn voor versnelde uithardingscycli bij hoge temperaturen zonder dat de fabrikant een hoge temperatuurclassificatie bevestigt. Specificeer deze eis expliciet bij het bestellen van magnetische afschuiningsstrips voor stoomgehard prefabwerk.

Hoek- en eindstukken

Goede systemen voor magnetische afschuiningsstrips omvatten speciaal gemaakte hoekstukken (binnen- en buitenhoeken van 90 graden) waarmee de afschuining zich rond de hoeken van de kolom kan wikkelen zonder lelijke verstekverbindingen die ter plaatse worden gesneden. Deze hoekstukken moeten worden gespecificeerd als onderdeel van het systeem en niet worden vervaardigd op basis van afgesneden lengtes, aangezien op locatie gesneden verbindingen een veelvoorkomende bron zijn van pasta-lekkage en randdefecten.

Afgeschuind randbeton in architectonische en ontwerpcontexten

In architectonisch beton – ook wel zichtbeton of béton brut genoemd – is de afgeschuinde rand zowel een bewust esthetisch als een praktisch hulpmiddel. De schaduwlijn gecreëerd door een afgeschuinde strook articuleert het oppervlak, definieert de geometrie van het element en geeft massieve betonvormen een verfijnde, ambachtelijke kwaliteit die gladde vierkante randen missen.

Architecten die werken in de traditie van zichtbaar beton - van Le Corbusier's Unité d'Habitation tot hedendaagse Tadao Ando-projecten - hebben afschuiningslijnen gebruikt om te bepalen hoe licht over betonnen oppervlakken leest. EEN Een afschuining van 25 mm creëert een schaduwlijn van ongeveer 35 mm breed onder strijklichtomstandigheden, wat voldoende is om bij daglicht duidelijk op een gevel te registreren. Een afschuining van 10 mm is een fijne lijn, subtieler en geschikt voor binnenoppervlakken waar de lichtniveaus en kijkafstanden verschillend zijn.

Voor architectonisch prefabwerk is de consistentie van de afschuiningsdiepte en -positie over honderden of duizenden identieke panelen van cruciaal belang. Elke variatie in de positie van de strip veroorzaakt een zichtbare verkeerde uitlijning wanneer panelen worden geïnstalleerd. Magnetische afschuiningsstrips maken, door een snelle en herhaalbare positionering ten opzichte van referentiemarkeringen op de stalen bekisting mogelijk te maken, deze consistentie op productieschaal haalbaar op een manier die genagelde of gelijmde strips eenvoudigweg niet betrouwbaar kunnen evenaren.

Sommige architecten specificeren gekleurde afschuiningsstrips – meestal een PVC-lichaam met integraal pigment – ​​om een ​​opzettelijk kleurcontrast aan de afschuining te creëren. Dit is een ongebruikelijke maar effectieve techniek om een ​​sterke visuele geleding te creëren in gevels met grote panelen. Standaard magnetische afschuiningsstrips zijn verkrijgbaar in grijs, zwart en soms wit bij grote leveranciers, met aangepaste kleuren op bestelling.

Onderhoud en hergebruik van magnetische afschuiningsstrips

Om de maximale levensduur van magnetische afschuiningsstrips te bereiken, is een consistente onderhoudsroutine noodzakelijk. Stroken die tussen het storten in een bak worden gegooid, verzamelen betonresten, lijden aan magneetschade en ontwikkelen oppervlaktekrassen die overgaan in de betonafwerking.

1. Direct na het strippen reinigen. Betonresten op het stripvlak zijn gemakkelijk te verwijderen als ze vers zijn, en uiterst moeilijk als ze eenmaal zijn uitgehard. Gebruik een plastic schraper (geen metalen gereedschap, dat krassen maakt op de PVC- of rubberen behuizing) en spoel af met water.
2. Inspecteer de magneetarray. Laat na het reinigen een stalen plaat langs de onderkant van de strip lopen. Elk gedeelte dat niet stevig vastzit, duidt op een defecte of verplaatste magneet. Individuele magneetstoringen kunnen soms door de leverancier worden gerepareerd; strips met meerdere magneetstoringen moeten buiten gebruik worden gesteld.
3. Horizontaal bewaren. Het verticaal stapelen of tegen de muur leunen van strips veroorzaakt langdurig kromtrekken, vooral bij PVC-strips. Plat opslaan in gelabelde rekken, georganiseerd op profielgrootte.
4. Breng vóór elke gietbeurt lossingsmiddel aan. Breng zelfs na het reinigen een nieuwe laag lossingsmiddel aan op zowel het driehoekige vlak van de strip als het basisvlak dat in contact komt met de stalen vorm. Dit beschermt zowel het stripoppervlak als het ontkisten eenvoudiger.
5. Gebruikscycli registreren. In prefabfaciliteiten met grote volumes maakt het bijhouden van het aantal stortingen per stripset een proactieve vervanging mogelijk voordat de degradatie van het oppervlak de kwaliteit van het afgewerkte beton begint te beïnvloeden. De meeste fabrikanten raden aan om strips te vervangen bij 80% van hun nominale hergebruikcyclus in plaats van te wachten op zichtbare mislukkingen.

Kostenanalyse: magnetische afschuiningsstrips versus traditionele methoden

Bij een realistische kostenvergelijking moet rekening worden gehouden met de materiaalkosten, de arbeidstijd voor installatie en verwijdering, de frequentie van stripvervanging en eventuele extra kosten voor het repareren van defecten. In het volgende voorbeeld wordt een hypothetische prefabproductiefaciliteit gebruikt die 50 kolomelementen per week giet, waarbij elk 12 strekkende meter afschuiningsstrook van 20 mm nodig is.

Bovenstaande cijfers maken dat duidelijk de hogere eenheidskosten van magnetische afschuiningsstrips worden volledig gecompenseerd door arbeidsbesparingen binnen het eerste productiejaar . De aanhoudende jaarlijkse besparingen door minder arbeid en reparatie van defecten zijn aanzienlijk. Voor een faciliteit die 50 elementen per week produceert, kan het overstappen van schuim naar magnetische afschuiningsstrips realistisch gezien jaarlijks meer dan $15.000 aan directe kosten besparen – voordat rekening wordt gehouden met verbeterde kwaliteit en lagere afwijzingspercentages van klanten.

Code- en specificatievereisten voor afgeschuinde randen

Afgeschuinde randen zijn niet altijd optioneel. Verschillende veelgebruikte codes en specificaties leggen eisen aan de afschuining op constructief beton.

• ACI 301 (VS): Vereist dat alle zichtbare hoeken van gevormd beton een afschuining of straal krijgen, tenzij anders aangegeven. De standaard afschuiningsgrootte, indien niet gespecificeerd, is ¾ inch (ongeveer 19 mm).
• BS EN 13670 (Europa): Specificeert de afschuiningsvereisten voor beton in blootstellingsklasse XC3 en hoger, met een afschuining van minimaal 15 mm op alle blootgestelde structurele randen in matige tot zware omgevingen.
• AS 3610 (Australië): Bekistingsnorm die afschuiningsstrips of iets dergelijks vereist op alle externe hoeken, tenzij de ontwerptekeningen specifiek vierkante randen toestaan.
• ASSHTO LRFD-brugontwerp (VS): Vereist een minimale afschuining van 25 mm op alle blootgestelde randen van brugbeton in XS- en XD-blootstellingsomstandigheden.
• CIRIA C660 / C766 (VK): Begeleidingsdocumenten voor thermische scheurvorming op jonge leeftijd in beton bevelen afgeschuinde randen aan om de spanningsconcentratie-effecten op vormhoeken te verminderen - een factor bij het vroegtijdig ontstaan van thermische scheurvorming.

Controleer bij het beoordelen van projectspecificaties zowel de constructietekeningen als de projectspecificatiesecties op vormvereisten. Het is niet ongebruikelijk dat vereisten voor de afschuining in de specificatie voorkomen, maar niet op de tekeningen worden gedimensioneerd, waardoor de aannemer de beoogde maat bij de ontwerper moet bevestigen voordat hij vormmaterialen bestelt.
