Draadgeleider voor betonstaal: hefsysteem voor geprefabriceerd beton

Wat wapeningsdraad feitelijk doet in geprefabriceerde betonconstructies

Wapeningsdraad houdt wapeningsstalen kooien bij elkaar tijdens het plaatsen en uitharden van beton. Bij de productie van prefab beton stopt dat werk niet bij het storten; het heeft rechtstreeks invloed op de vraag of een hijssysteem voor prefab beton veilig presteert wanneer het element het gietbed verlaat. Een slecht vastgemaakte kooi verschuift onder invloed van trillingen, laat wapeningsstaven uit positie en vermindert de inbeddingsdiepte van ingegoten hijsankers. Het resultaat is een hijsinzetstuk dat zijn nominale last niet kan dragen.

Het korte antwoord: wapeningsdraad is een structureel ondersteunend hulpmiddel, niet alleen een huishoudelijk materiaal. In prefabfabrieken waar wandpanelen, dubbele T-stukken, kolommen en balken worden vervaardigd, zijn de draaddikte, het draaipatroon en de verbindingsafstand allemaal van invloed op de vraag of de wapeningskooi gedurende de hele gietcyclus trouw blijft aan de ontwerptoleranties. Een kooi die zelfs 10 mm van zijn ontwerppositie beweegt, kan de afdekking over een hijslusanker in gevaar brengen en de effectieve uittrekcapaciteit met een meetbare marge verminderen.

Dit artikel behandelt het volledige beeld: draadtypen en specificaties, hoe verbindingsdraad samenwerkt met geprefabriceerde hijshardware, praktische verbindingspatronen voor verschillende elementgeometrieën, belastingsgegevens die ter plaatse van belang zijn, en het nalevingskader dat zowel de draadselectie als het ontwerp van het hijssysteem regelt.

Wapeningsdraadtypes en hun specificaties

Niet alle binddraad is hetzelfde. De verschillen tussen producten zijn betekenisvol als u in een geprefabriceerde mal werkt, waar de toleranties krap zijn en de wapeningskooi zijn geometrie moet behouden onder de druk van een betonstorting die een stroomsnelheid van enkele kubieke meter per minuut kan bereiken.

Zwart gegloeid binddraad

Zwartgegloeide draad is wereldwijd de meest gebruikte wapeningsdraad. Het wordt geproduceerd door staaldraad met een laag koolstofgehalte te trekken en dit vervolgens te gloeien bij temperaturen tussen 650 °C en 750 °C om de taaiheid te herstellen die verloren gaat tijdens het trekproces. Het uitgloeiproces laat een donker oxideoppervlak achter - vandaar "zwart" - en maakt de draad zacht genoeg om gemakkelijk met de hand of met een bindpistool te draaien zonder te breken.

Standaardmaten die worden gebruikt bij prefabwerk variëren van 16 gauge (1,6 mm diameter) tot 18 gauge (1,2 mm diameter) . De treksterkte ligt doorgaans tussen 350 MPa en 550 MPa. De rek bij breuk is gewoonlijk 20% of meer, waardoor de draad zich netjes rond kruisende staven kan wikkelen zonder te breken. De algemeen verkrijgbare spoelgewichten zijn spoelen van 1 kg, 5 kg en 25 kg, waarbij 25 kg de standaard is voor productielijnen voor prefabinstallaties.

Gegalvaniseerde verbindingsdraad

Gegalvaniseerde verbindingsdraad is voorzien van een zinklaag die wordt aangebracht door middel van thermisch verzinken of elektrolytisch verzinken. Thermisch verzinkte draad heeft een laagdikte van 45 tot 85 micron , terwijl elektrolytisch verzinkte draad dunner is met 5 tot 25 micron. In geprefabriceerd beton bedoeld voor maritieme omgevingen, kustconstructies of infrastructuur die wordt blootgesteld aan strooizouten, wordt gegalvaniseerde draad gespecificeerd om roestvlekken te voorkomen die kunnen doordringen in het oppervlak van architectonische elementen.

Gegalvaniseerde draad is stijver dan zwarte gegloeide draad van dezelfde dikte. Dit is geen probleem bij handmatig binden, maar kan problemen veroorzaken bij automatische bindpistolen die zijn gekalibreerd voor zachtere draad. Operators laten vaak één maat vallen (van 16 gauge naar 18 gauge) wanneer ze overstappen op gegalvaniseerde draad om de machinecompatibiliteit te behouden.

Roestvrijstalen verbindingsdraad

Roestvrijstalen verbindingsdraad van klasse 304 en klasse 316 wordt gebruikt in speciale prefabtoepassingen waar corrosieweerstand op de lange termijn van cruciaal belang is: offshore-constructies, waterzuiveringsinstallaties en hoogwaardige architectonische panelen waar de oppervlaktekwaliteit tientallen jaren onberispelijk moet blijven. Roestvrij draad is harder dan zwart gegloeid draad; treksterkte kan overschrijden 700 MPa . Met de hand binden is veeleisender en handschoenen zijn essentieel omdat de draaduiteinden scherper zijn en de terugvering meer uitgesproken is.

PVC-gecoate binddraad

Met PVC gecoate draad wordt af en toe gebruikt in prefabwerk waarbij de draadstaart niet in contact mag komen met het malvlak en een roestvlek achterlaat op het blootgestelde oppervlak van het element. De coating zorgt voor elektrische isolatie en voorkomt direct metaal-op-metaal contact met stalen bekistingen. Typische laagdikte is 0,3 mm tot 0,5 mm. Dit is een nicheproduct, maar het is de moeite waard om te weten voor architectonische prefabprojecten waarbij oppervlakteafwerking een contractuele vereiste is.

Hoe wapeningbinddraad wordt aangesloten op een Hefsysteem voor prefab beton

Een hijssysteem voor prefab beton is een op elkaar afgestemde set componenten: ingegoten ankers of lussen die tijdens de productie zijn ingebed, hijsmateriaal zoals koppelingen of beugels, spreidbalken en de kraan of takel die voor de opwaartse kracht zorgt. Wat deze allemaal met elkaar verbindt – letterlijk – is de wapeningskooi waaraan de ankers zijn bevestigd. Binddraad is het medium waardoor de kooi zijn vorm behoudt tot het moment dat beton rond de ankers wordt gestort.

Wanneer een ankerpunt voor of tijdens het storten uit positie beweegt, zijn de gevolgen niet cosmetisch. Een hijslus die is ontworpen om op 80 mm diepte van het oppervlak te zitten en uiteindelijk op 55 mm diepte uitkomt, heeft een aanzienlijk deel van zijn uittrekvermogen verloren. Afhankelijk van de betonmix en de elementgeometrie kan dit de werklastlimiet verminderen 20% tot 40% . Bij een geprefabriceerd wandpaneel van 10 ton dat door vier ankers wordt opgetild, creëert dit soort fouten een reëel risico dat een of meer ankers bezwijken onder de dynamische belastingen die bij het hijsen betrokken zijn.

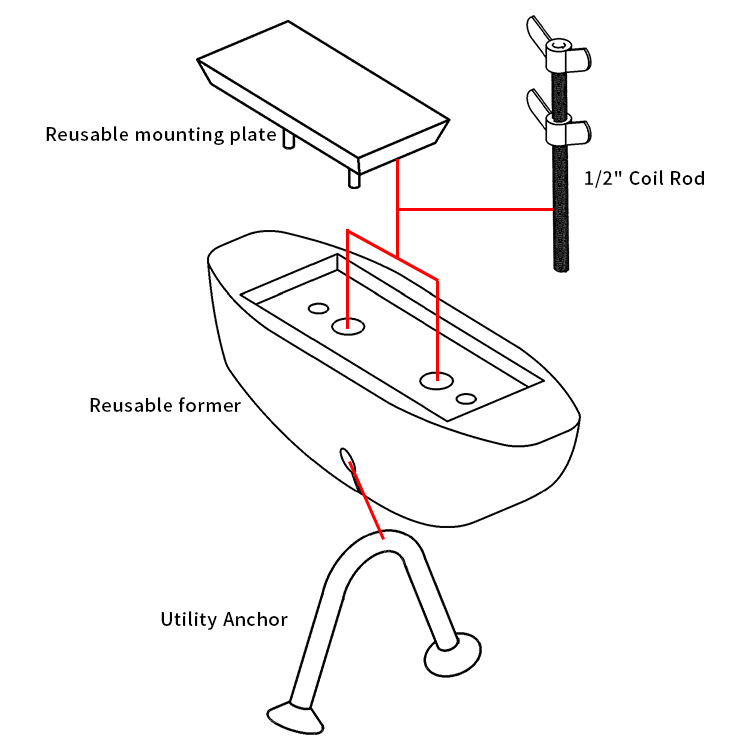

Ingestorte hijsankers en hun bevestigingsvereisten

De meest gebruikte instortankers in een hijssysteem voor prefab beton zijn:

• Ferrule-inzetstukken (korte schroefdraadbussen gelijk met het oppervlak gegoten)
• Spoelinzetstukken (spiraalankers met schroefdraad voor gebruik met spoelbouten)
• Hijslussen (draad- of wapeningslussen die uit het bovenoppervlak steken)
• Vlakke plaatankers met breeksleutels ingebed in de plaat
• Draaiplaatankers voor hijsen in meerdere richtingen

Elk van deze moet vóór het storten mechanisch aan de wapeningskooi worden bevestigd. Wapeningsdraad is de standaard bevestigingsmethode. Ferrule-inzetstukken worden doorgaans aan aangrenzende staven vastgemaakt met een 8-vormige verbinding met behulp van 16-gauge zwart gegloeid draad, lopen ten minste tweemaal rond de basis van het inzetstuk en worden gedraaid totdat ze goed aansluiten. Hijslussen zijn vastgemaakt aan de basis waar de lus het beton verlaat. De draad voorkomt dat de lus dieper wordt geduwd door betondruk tijdens trillingen.

Ankerfabrikanten specificeren minimale bevestigingsvereisten in hun technische documentatie. Halfen, Meadow Burke, Pfeifer en Leviat publiceren allemaal installatiehandleidingen die beschrijven hoeveel verbindingen er nodig zijn en op welke locaties op het ankerlichaam. Het volgen van deze handleidingen is niet optioneel; het maakt deel uit van de garantie- en aansprakelijkheidsketen. Het gebruik van draad met de verkeerde dikte, een onvoldoende aantal draaiingen of het overslaan van de verbindingen op het anker maakt de certificering van het nominale vermogen van het anker volledig ongeldig.

Dynamische belastingen tijdens het tillen en waarom kooi-integriteit belangrijk is

Statisch gewicht is slechts een deel van het verhaal. Een geprefabriceerd betonelement dat door een kraan wordt gehesen, ondervindt dynamische versterkingsfactoren die de effectieve belasting op elk anker vergroten. De meeste hefsystemen voor prefab betontechnische normen hanteren een dynamische factor van 1,3 tot 2,0 afhankelijk van de liftomstandigheden. Een element van 5 ton dat onder ideale omstandigheden op een bouwplaats wordt gehesen met één enkel anker, moet een ankervermogen hebben van ten minste 6,5 ton om te voldoen aan een dynamische factor van 1,3 – voordat er een veiligheidsfactor wordt toegepast.

Dit betekent dat beweging van de kooi tijdens het gieten, veroorzaakt door losse of ontbrekende wapeningsdraad, kan leiden tot een storingsscenario van het hijssysteem, zelfs als het anker correct is geselecteerd voor de berekende belasting. Een goed vastgebonden kooi is geen luxe; het is een vereiste voor het laadpad.

Bindpatronen voor geprefabriceerde wapeningskooien

De manier waarop wapeningsdraad wordt aangebracht op kruispunten van wapeningsstaven heeft invloed op de stijfheid van de kooi, de tijd die nodig is om de kooi te bouwen en de kwaliteit van het voltooide samenstel. Bij de productie van prefab beton, waar productiesnelheid en precisie beide van belang zijn, is de keuze van het verbindingspatroon een praktische technische beslissing, en niet alleen een gewoonte in het veld.

Eenvoudige stropdas (drukknoop)

De snap tie is de snelste tie om uit te voeren. De draad wordt diagonaal rond het kruispunt gelust, de twee uiteinden worden naar elkaar toe gebracht en een haak of tang draait ze totdat de draad in zichzelf bijt. Het totale aantal twists bedraagt ​​doorgaans twee tot drie volledige rotaties. Dit verbindingsstuk is geschikt voor niet-structurele interne kruispunten in platen en wanden, waarbij de belangrijkste functie het samenstellen van kooien is in plaats van nauwkeurige positiecontrole.

Figuur-Acht Stropdas

Het achtvormige of zadelbinder wikkelt de draad in een achtvormig patroon rond beide staven op de kruising. Hierdoor ontstaat een stabielere verbinding die rotatie van de staven ten opzichte van elkaar weerstaat. Het is de favoriete stropdas voor ankerbevestigingen en voor kruispunten nabij de omtrek van een prefab-element waar de betondruk tijdens het storten het hoogst is. De achtvormige stropdas duurt ongeveer 30% langer dan een klikbinder, maar biedt een aanzienlijk betere positionele stabiliteit.

Dwarsstropdas (dubbele wikkel)

Een dwarsverbinding verdubbelt de draad rond het kruispunt voordat deze gaat draaien. Dit wordt gebruikt op punten met hoge belasting: hoeken, drukke gebieden en locaties waar meerdere staven samenkomen in de buurt van een hijsanker. Sommige prefab-specificaties vereisen dwarsverbindingen op elke derde kruising langs de omtrekstaven om de kooigeometrie te behouden tijdens transport van de geassembleerde kooi van het verbindingsstation naar de mal. Dit is van belang voor grote elementen zoals dubbele T-stukken en stadionverhogers, waarbij de kooi vóór plaatsing met een kraan 20 tot 30 meter kan worden verplaatst.

Bind pistoolbanden

Automatische verbindingspistolen zoals de Max RB441T of Makita DTR180 maken gebruik van voorgesneden draadspoelen en voltooien een verbinding in minder dan een seconde per kruispunt. Bij grote prefabwerkzaamheden vermindert het gebruik van een verbindingspistool de verbindingstijd met 60% tot 70% vergeleken met handmatig binden, en het consistente aantal twists verbetert de uniformiteit. De beperking is dat daspistolen het beste werken op platte matten; bij driedimensionale kooiconstructies met kleine spijlafstanden blijft handbinden noodzakelijk in drukke zones.

Hefsysteem voor prefab beton: componentenoverzicht en draagvermogens

Het begrijpen van een hijssysteem voor prefab beton betekent dat u elk onderdeel van de lastketen begrijpt, van het in het beton gegoten anker tot de kraanhaak bovenaan. Elke schakel in deze ketting moet geschikt zijn voor dezelfde minimale belasting. Een zwakke schakel ergens in het systeem bepaalt de veilige capaciteit van het systeem.

Ingegoten ankers

Instortankers vormen de basis van elk hijssysteem voor prefab beton. Hun capaciteit hangt af van de druksterkte van het beton op het moment van het hijsen, de diepte van de verankering van het anker, de randafstand, de afstand tussen de ankers en de hoek van de uitgeoefende belasting. De meeste fabrikanten publiceren belastingstabellen voor betondruksterktes van 20 MPa, 25 MPa, 30 MPa en 40 MPa. Een typisch hijsanker met een rating van 5 ton werklastlimiet (WLL) in 30 MPa kan beton worden verlaagd tot 3,5 ton als de lift plaatsvindt wanneer het beton nog maar 20 MPa heeft bereikt.

Dit is de reden dat prefabinstallaties altijd de betonsterkte controleren voordat ze elementen vrijgeven voor hijsen. Niet-destructieve testen met een Schmidt-hamer of uittrektesten van begeleidende kubussen die naast het element zijn uitgehard, leveren de sterktegegevens op die nodig zijn om de ankercapaciteit te bevestigen.

Hijskoppelingen en haken

Hijskoppelingen verbinden de kraanhaak of spreidbalk met het ingestorte anker. Bij inzetstukken met schroefdraad wordt vóór het heffen een bijpassende koppeling met schroefdraad ingeschakeld en vergrendeld. Bij het hijsen van lussen gaat er een haak of sluiting door de lus. Koppelingen moeten compatibel zijn met het ankersysteem; het gebruik van een koppeling uit de productfamilie van een andere fabrikant kan de nominale verbindingscapaciteit met maximaal 50% omdat de geometrie van de belastingoverdracht tussen het koppelingslichaam en de ankerkop verandert.

Spreidbalken

Spreidbalken worden gebruikt wanneer een prefabelement meerdere ankerpunten heeft en de kraanhaak verticaal moet worden belast in plaats van onder een hoek. De hoeken van de tilband zijn enorm belangrijk: een tilband met twee benen met een ingesloten hoek van 60 graden tussen de benen verhoogt de belasting in elk been met 15% vergeleken met verticaal . Bij een ingesloten hoek van 120 graden draagt ​​elke poot meer dan het gewicht van het element, omdat de geometrie het systeem tegenwerkt. Spreidbalken elimineren dit door alle tilpoten dicht bij verticaal te houden.

Voor grote geprefabriceerde elementen (brugbalken van meer dan 20 meter, stadionrisers en grote geprefabriceerde gevelpanelen) kunnen spreidbalken speciaal worden vervaardigd om te passen bij de ankerindeling van een specifiek elementtype. Deze speciaal gebouwde balken worden gekalibreerd en getest voordat ze in gebruik worden genomen.

Staalkabelstroppen en kettingstroppen

Staalkabelstroppen en kettingstroppen zijn de flexibele verbindingsstukken tussen de spreidbalk en de kraanhaak, of direct tussen het anker en de haak bij eenvoudiger hijswerken. Beide zijn beoordeeld door WLL en zijn onderhevig aan reductie op basis van het aantal poten en de hoek van de tilband. Bij prefab hijsen vierpootsketting met hoofdschakels zijn gebruikelijk omdat ze de belasting tegelijkertijd over alle vier de ankers verdelen en kunnen worden aangepast voor asymmetrische belastingen.

Berekening van de vereiste capaciteit van een hijssysteem voor prefab beton

Liftplanning voor prefab beton is een technische taak en geen beoordeling van de locatie. De berekeningsvolgorde volgt een gedefinieerde logica die begint met de massa van het element en zich voortbeweegt via dynamische factoren, veiligheidsfactoren en geometrische derating om te komen tot de minimaal vereiste capaciteit voor elk onderdeel in het hefsysteem.

Stap 1: Bepaal de elementmassa

Normaal gewicht beton heeft een dichtheid van ongeveer 2400 kg/m³ . Lichtgewicht betonmengsels die in sommige prefabtoepassingen worden gebruikt, kunnen zo laag zijn als 1800 kg/m³. De elementmassa wordt berekend op basis van ontwerptekeningen. Voor een wandpaneel van 6 m lang, 3 m hoog en 200 mm dik met beton van normaal gewicht: 6 × 3 × 0,2 × 2400 = 8640 kg, of ongeveer 8,6 ton.

Stap 2: Pas de dynamische factor toe

De dynamische factor houdt rekening met versnellingskrachten tijdens het heffen van de kraan, inclusief het oppakken van het gietbed en het in positie brengen. PCI (Precast/Prestressed Concrete Institute) en soortgelijke normen specificeren doorgaans een dynamische factor van 1,5 voor normale hefomstandigheden in een prefab fabrieksomgeving, en tot 2,0 voor kraanliften waarbij horizontaal over lange afstanden wordt gereden of bij liften in winderige omstandigheden. Toepassing van 1,5 op het paneel van 8,6 ton geeft een dynamische belasting van 12,9 ton.

Stap 3: Pas de veiligheidsfactor toe

Veiligheidsfactoren voor componenten van hijssysteem worden bepaald door normen zoals EN 13155 (niet-vaste hijshulpstukken), AS/NZS 4991 en lokale kraan- en hijscodes. Voor ingegoten ankers en koppelingen geldt een veiligheidsfactor van 4:1 overschatte faalbelasting wordt doorgaans toegepast om tot de WLL te komen. Dit is al ingebouwd in de gepubliceerde WLL-tabel van de ankerfabrikant, dus het is de taak van de planner om ervoor te zorgen dat de gepubliceerde WLL de dynamische belasting overschrijdt.

Stap 4: Houd rekening met het aantal ankerpunten en de verdeling van de belasting

De dynamische belasting van 12,9 ton wordt verdeeld over alle actieve ankerpunten. Als het wandpaneel van 8,6 ton vier symmetrisch opgestelde ankers gebruikt, draagt ​​elk anker theoretisch 3,2 ton. De praktijk van de hijssystemen erkent echter dat een perfecte verdeling van de last over vier punten onwaarschijnlijk is vanwege toleranties bij de plaatsing van het anker en de positionering van de kraanhaak. Een algemene conservatieve veronderstelling is dat slechts drie van de vier ankers tegelijkertijd belasting kunnen dragen, wat betekent dat voor elk anker een beoordeling moet worden uitgevoerd 12,9 / 3 = 4,3 ton WLL .

Praktische toepassing van binddraad rond hijsankers

Het correct aanbrengen van wapeningsdraad rond hijsankers vereist meer zorg dan het vastbinden van standaard staafkruispunten. Het anker is een lastkritisch onderdeel en de positie ervan ten opzichte van het betonoppervlak en de omringende wapening moet exact zijn.

Afbindprocedure voor het inzetstuk van de ferrule

Ferrule-inzetstukken zijn cilindrische of conische schroefdraadmoffen die gelijk liggen met het betonoppervlak. Ze zijn doorgaans gemaakt van nodulair gietijzer of staal en hebben een basisflens of wapeningsstaaf die eraan is gelast voor verankering in de betonmassa. De binddraadprocedure voor een ferrule-inzetstuk is:

1. Plaats het inzetstuk op de juiste locatie op het malvlak en zorg ervoor dat de schroefdraadopening wordt afgedicht met een schuimplug om het binnendringen van beton te voorkomen.
2. Leid een lus van 16-gauge zwarte gegloeide draad door de basisbevestiging van het inzetstuk en rond de dichtstbijzijnde longitudinale staaf.
3. Voeg een tweede lus van de binddraad toe rond de dichtstbijzijnde dwarsbalk, loodrecht op de eerste.
4. Draai beide stropdassen strak met een haakgereedschap – minimaal drie volledige rotaties. Snijd de staart af op 20 mm en buig deze plat om contact met het schimmeloppervlak te voorkomen.
5. Controleer of het inzetstuk gelijk ligt met het vormvlak (niet trots of verzonken) voordat het gieten begint.

Procedure voor het afbinden van de hijslus

Hijslussen zijn gevormde draad- of wapeningslussen die boven het bovenoppervlak van een geprefabriceerd element uitsteken en worden vastgehaakt door een kraankoppeling of beugel. Hun ingebedde poten moeten worden vastgebonden om te voorkomen dat de lus tijdens betontrillingen naar beneden wordt gedrukt.

1. Plaats de lus op de ontwerplocatie, met de ingebedde poten evenwijdig aan of kruisend over de hoofdwapeningsstaven, zoals gespecificeerd in de ontwerptekening.
2. Bind elke ingebedde poot aan de dichtstbijzijnde wapeningsstaaf met behulp van een 8-vormige verbinding op minimaal twee punten langs elke poot.
3. Als de lus een basisplaat of gespreide voet heeft, bindt u de plaat met dwarsbinders aan minimaal twee staven.
4. Controleer vóór het gieten of de projectiehoogte van de lus boven het bovenoppervlak overeenkomt met de tekening.

Veelvoorkomende fouten die u moet vermijden

• Gebruik van ondermaatse draad (20 gauge of kleiner) voor het vastzetten van ankers; de draad rekt uit onder de trillingsdruk van het beton en maakt beweging van het anker mogelijk.
• Slechts aan één staaf vastbinden wanneer twee loodrechte afhechtingen zijn gespecificeerd; fixatie op één as maakt rotatie mogelijk.
• De verbindingsdraad te ver draaien totdat deze breekt: een gebroken verbinding bij een anker biedt geen enkele beperking en moet vóór het gieten worden vervangen.
• Er blijven lange draadstaarten achter die in contact komen met het maloppervlak - deze veroorzaken vlekken op het oppervlak en, op architectonische elementen, zichtbare roestvlekken na het verwijderen van de mal.
• Het overslaan van ankers op ankers die "stabiel" lijken in de mal - betontrillingen tijdens het verdichten kunnen zelfs ogenschijnlijk stabiele hardware enkele millimeters verplaatsen.

Normen en naleving voor wapeningsbinddraad en geprefabriceerde hijssystemen

Zowel wapeningsbinddraad als hijssystemen voor prefab beton zijn onderworpen aan technische normen. Naleving van deze normen is bij bouwprojecten niet optioneel; het is een voorwaarde voor verzekeringsdekking, goedkeuring door de regelgevende instanties en bescherming tegen aansprakelijkheid van de fabrikant. De relevante normen verschillen per regio, maar de belangrijkste referenties zijn consistent in hun vereisten.

Normen voor wapeningsbinddraad

• ASTM A82 / A82M (VS): Standaardspecificatie voor staaldraad, gewoon, voor betonversterking – is van toepassing op de draad die wordt gebruikt bij de productie van verbindingsdraad.
• BS EN 10218 (Europa): Staaldraad en draadproducten – algemene testmethoden, waaronder het testen van de afmetingen en mechanische eigenschappen.
• GB/T 343 (China): Standaard voor algemeen gebruik van koolstofarme staaldraad, waar veel naar wordt verwezen door Chinese fabrikanten van binddraad.
• JIS G3532 (Japan): Standaard voor koolstofarme staaldraad die de draad bedekt waaruit verbindingsdraadproducten worden vervaardigd.

Normen voor hijssystemen in prefab beton

• EN 13155:2003 A2:2009 : Niet-vaste hijshulpstukken – veiligheidseisen voor ingegoten ankers en hijskoppelingen die in Europa worden gebruikt.
• PCI-ontwerphandboek 8e editie : De belangrijkste referentie voor het ontwerpen van prefab- en voorgespannen beton in Noord-Amerika, inclusief een volledig hoofdstuk over handling, transport en montage waarin het ontwerp van hijssystemen wordt behandeld.
• ALS 3850 (Australië): standaard voor opklapbare betonconstructies, die eisen omvat voor hijsinzetstukken, eersteklas staven en de minimale betonsterkte die vereist is vóór het hijsen.
• OSHA 29 CFR 1926.753 (VS): Omvat het gebruik van kranen en boortorens in de bouw, inclusief eisen voor inspectie van tuigage en kwalificatie van operators die van toepassing zijn op geprefabriceerde liften.

In de praktijk omvat de conformiteitsdocumentatie voor een prefab hijsoperatie het hijsplan van het element, de WLL-tabellen van de ankerfabrikant met verwijzingen naar de betonsterkte van het element, een inspectierapport van een derde partij van de ankerinstallatie en de certificering van de kraan- en hijsapparatuur. Wapeningsdraad maakt deel uit van deze foto via het inspectierapport van de kooi, dat zou moeten bevestigen dat alle ankers vóór het storten volgens de specificatie waren vastgebonden.

Schattingen van het verbruik van wapeningbinddraad voor prefabprojecten

Projectmanagers en inkoopteams moeten het verbruik van wapeningsdraad nauwkeurig schatten om productievertragingen als gevolg van materiaaltekorten te voorkomen. Het draadverbruik is afhankelijk van de staafafstand, staafdiameter, elementdikte en het gebruikte verbindingspatroon. De vuistregel in de branche voor standaard prefabwerk is: 8 tot 12 kg binddraad per ton wapeningsstaal . Voor dicht bij elkaar geplaatste kooien in structurele elementen met een kleine spijlafstand (hartafstand 100 mm) kan het verbruik oplopen tot 15 kg per ton.

Uitgewerkt voorbeeld: productie van prefab wandpanelen

Een prefabfabriek die 50 wandpanelen per week produceert, die elk 180 kg wapeningsstaal bevatten, gebruikt 50 × 180 = 9000 kg wapening per week. Bij een verbruik van 10 kg binddraad per ton wapening bedraagt de wekelijkse behoefte aan binddraad 90 kg . Bij 25kg-rollen zijn dat ongeveer 4 spoelen per week. De meeste prefabfabrieken houden een buffervoorraad van twee tot vier weken aan, dus de permanente voorraad zou voor dit productievolume 8 tot 16 rollen 16-gauge zwart gegloeid draad bedragen.

Wanneer er verbindingspistolen worden geïntroduceerd, neemt het verbruik enigszins toe omdat de machine een consistente draaiing toepast met een gedefinieerde draadlengte per stropdas, en de operator de neiging heeft om meer kruispunten te binden dan een handbinder in dezelfde tijd. Plan voor een Een stijging van 10% tot 15% in draadverbruik bij de overgang van handmatig binden naar gebruik van het bindpistool.

Kwaliteitscontrolecontrolepunten voordat een prefab-element wordt gehesen

Een systematisch kwaliteitscontroleproces dat zowel het wapeningsdraadwerk als de componenten van het hijssysteem omvat, is essentieel voordat een prefab-element het gietbed verlaat. De volgende checklist geeft weer wat goed beheerde prefabfabrieken gebruiken voordat een element wordt vrijgegeven voor hijsen.

Vóór het storten van beton

• Alle hijsankers worden op de gespecificeerde locaties aan de kooi vastgemaakt met behulp van de gespecificeerde draaddikte en bevestigingspatroon.
• Ankerposities gecontroleerd aan de hand van de ontwerptekening – horizontale en verticale posities binnen ±5 mm tolerantie.
• Op alle inzetstukken met schroefdraad zijn schuimpluggen of plastic doppen aangebracht.
• Afstandhouders voor de afdekking (stoelen en afstandhouders voor verbindingsstukken) worden op de juiste afstand geïnstalleerd om de dekkingsdiepte over alle staven te behouden, inclusief in de buurt van bevestigingspunten voor hijsankers.
• Kooikeuring afgetekend door de QC-inspecteur en vastgelegd.

Na het strippen, vóór het tillen

• Druksterkte van beton bevestigd door testen: er wordt voldaan aan de minimale hijssterkte zoals gespecificeerd door de fabrikant van het anker.
• Alle ankerdraden zijn gereinigd en gecontroleerd; koppelingen kunnen worden vastgezet en vergrendeld.
• Onderdelen van het hefsysteem (koppelingen, stroppen, spreidbalk) geïnspecteerd en binnen de onderhoudsdatum.
• Veilige werklast van kraan bevestigd voor de hefradius en elementmassa.
• Hijsplan beoordeeld en goedgekeurd door kraanmachinist en rigging supervisor.

Wapeningsbinddraad selecteren voor verschillende prefab-omgevingen

Draadkeuze is geen one-size-fits-all beslissing. De omgeving waarin het prefab-element zal dienen, de eisen aan de oppervlaktekwaliteit en de productiemethode hebben allemaal invloed op welk draadtype en -dikte geschikt is.

Structurele prefab voor gebouwen

Standaardkolommen, balken, platen en wandpanelen voor gebouwen in niet-agressieve omgevingen: 16-gauge zwart gegloeide verbindingsdraad op rollen van 25 kg. Klembinders voor kruispunten binnen, 8-vormige verbindingsstukken op perimeterstaven en ankerposities. Het gebruik van een bindpistool wordt aanbevolen voor vlakke matelementen (platen, panelen) om de snelheid en consistentie te verbeteren.

Infrastructuur en maritieme prefab

Brugbalken, scheepsfenders, zeeweringpanelen en kustinfrastructuur: thermisch verzinkte 16-gauge draad . Het galvaniseren voorkomt dat roest door het betonoppervlak dringt, wat zowel esthetisch als voor de duurzaamheid op de lange termijn in chloorrijke omgevingen van belang is. Waar roestvrijstalen versterking wordt gebruikt (zeer agressieve maritieme zones), wordt roestvrijstalen verbindingsdraad van dezelfde kwaliteit gespecificeerd om galvanische corrosie op het draad-tot-staaf-contactpunt te voorkomen.

Architecturale geprefabriceerde gevels

Blootliggende aggregaatpanelen, gevels van gepolijst beton en steunelementen van glasvezelversterkt beton (GFRC): PVC-gecoate of gegalvaniseerde draad, met zorgvuldig draadstaartbeheer. Alle draaduiteinden moeten van het blootgestelde vlak afwijzen en gebogen zijn tot een afstand van minimaal 15 mm ten opzichte van elk vormvlak. Sommige architectonische prefabspecificaties vereisen een positieve inspectieaftekening dat er zich geen blanke staaldraad binnen 25 mm van het gegoten oppervlak bevindt.

Prefab in koude weersomstandigheden

Zwart gegloeid draad wordt iets brozer onder koude omstandigheden. Bij temperaturen onder 0 °C vermindert het voorverwarmen van de draadhaspel of het werken in een verwarmde giethal het risico op draadbreuk tijdens het binden. De rekvermindering bij vriestemperaturen is bescheiden – doorgaans 2% tot 4% lager dan bij 20 °C – maar in zeer koude klimaten (onder −10 °C) is het overstappen op een draad met hogere rekspecificaties of het verlagen van één meter een verstandige voorzorgsmaatregel.

Transport en gebruik op locatie: waar verbindingsdraadwerk wordt getest

De kwaliteit van het verbindingsdraadwerk met wapeningskorven wordt niet alleen getest tijdens het hijsen vanaf het gietbed, maar tijdens het transport en de installatie op locatie. Een prefabelement kan vóór de definitieve installatie tot vier keer worden opgetild: uit de vorm halen, overbrengen naar de opslag, op een vrachtwagen laden en uiteindelijk plaatsen. Elke lift onderwerpt het hefsysteem voor prefab beton aan dynamische belastingen. Tussen de liften door wordt het element getransporteerd op een dieplader of dieplader, waarbij trillingen van de weg een cyclische belasting uitoefenen op het beton rond de ankerinzetstukken.

Elementen met slecht vastgebonden kooien die beweging van de kooi tijdens het werpen mogelijk maken, kunnen na transport scheuren rond de ankerlocaties vertonen, zelfs als de eerste hijsactie succesvol leek. Microscheuren planten zich voort onder cyclische belasting en kunnen het uittrekken van het anker veroorzaken bij belastingen onder de nominale WLL. Dit is de reden dat de inspectiedocumentatie van de kooi met het element meegaat. Als er ter plaatse schade wordt ontdekt, vormt het inspectierapport het startpunt voor het onderzoek.

De prefab-toeleveringsketen is slechts zo betrouwbaar als de zwakste kwaliteitscontrolestap. Het werk met wapeningsdraad bevindt zich vroeg in de keten, maar de effecten ervan planten zich voort tot aan de uiteindelijke installatie. Het vanaf het begin goed doen – het juiste draadtype, de juiste dikte, het juiste verbindingspatroon en de juiste ankerverbinding – is de meest kosteneffectieve investering in kwaliteitscontrole in de productie van prefab beton.
